Gryphon Audio Designs – Commander előerősítő
A közel 40 évvel ezelőtt alapított Gryphon Audio Designs of Denmark vállalat filozófiája ma is változatlan. A tökéletes hangzás megvalósítása anélkül, hogy kompromisszumot kellene kötni a tervezésben, a kivitelezésben vagy a költségekben. Minden Gryphon termék ugyanabban a perfekcionista szellemben születik, miszerint: a kompromisszumok nélküli tervezés a zene szolgálatában áll. A legkiválóbb műszaki tartalmat a természetes módon kifogástalan építési minőség, az egyedi, rendkívül kifinomult „Nordic Noir” esztétikai érzékenység és a használat abszolút egyszerűség egészíti ki. A Gryphon négy évtizedes filozófiájának, tervezési céljainak és mérnöki szakértelmének mai csúcspontja a Commander előerősítőben testesül meg.
A Commander a valaha készült legfejlettebb előerősítő.
A tervezés kiindulópontja az előző időszak Gryphon modellje, a rendkívüli minőséget biztosító Pandora típus volt. Ezt a modellt széles High-End körökben a világ egyik legjobb előerősítőjeként tartják számon. Az új Commander előerősítő alapja a Pandora Dual-Mono áramköri topológiája, külön készülékházba építve a jel- és tápáramköröket. Mivel a Pandora Single-Ended, „A”-osztályú bemeneti puffere lenyűgöző előnyt kínál - a jelet a lehető legkisebb számú elektromos alkatrészen, két tranzisztoron és egyetlen ellenálláson viszi át - kivételesen áttekinhető, gyors, természetes hangot ad. Nem alkalmaz globális negatív visszacsatolást. Természetesen a Commander jelentős előrelépéseket testesít meg számos hangzás szempontjából kritikus területen, ideértve a nagy pontosságú, rendkívül alacsony referencia zajszintet produkáló szabályozók esetét, amelyek az erősítő egyes fokozatait táplálják.
A Commander feszültségreferenciája körülbelül 50-szer alacsonyabb zajszinttel rendelkezik, mint a Pandora modellben használt, már kiváló érték! Egy pár, teljesen diszkrét elemekből épített, lineáris tápegység látja el az egyes csatornák analóg áramköreit, míg egy harmadik a digitális vezérlőáramköré, így fenntartva az abszolút mechanikai elválasztást és az elektromos szigetelést a digitális és analóg szakaszok között. A toroid transzformátorok költséget nem kímélve kerültek kialakításra, a teljesítmény és a gyártási minőség biztosítása érdekében. Mindez megalapozza és meghatározza a legmodernebb technika alkalmazását. A Commander tápegysége négy egyedi készítésű toroid transzformátort tartalmaz – sztereó csatornánként kettőt – amelyeket a minimális zaj elérésére terveztek. Ezek közül kettő (csatornánként egy) táplálja a dupla-monó előerősítő áramköröket, míg a második pár a következő Gryphon forráskomponensek számára van fenntartva, így biztosítva a jövőbiztos frissítési utat.
A készülékház konstrukciójában az alumínium széleskörű használata szilárd alapot teremt a teljesítményhez, rendkívül stabil, nem rezonáns burkolatot eredményezve, amely minimalizálja a hasznos jel mechanikai és elektromos károsodását, és optimális körülményeket biztosít a Commander érzékeny erősítő áramkörei számára. A Commander esetében egyedülálló a különböző rétegekkel csillapított fenéklemez. Három réteg Kerrock®, bitumen és acél „szendvicse” – abszolút minimumra csökkenti a rezonanciákat. Az erősítő és az analóg tápegység áramköri lapjai ezen alsó lemezek felett speciálisan kialakított leválasztó/tartó konzolokon „lebegnek”, így tiszta, gyakorlatilag vibrációmentes környezetet biztosítva a Commander érzékeny áramkörei számára. Az egyes alvázak alatti Gryphon Atlas Spikes kvartett még közelebb viszi a rezonanciavezérlést az elméleti tökéletességhez.
A Commander minden alkatrésze a rendelkezésre álló legkiválóbb. A hangerőszabályzóban használt Charcroft Audio ultraprecíziós ellenállásoktól a prémium minőségű, túlméretezett Mundorf MCap® ZN fóliakondenzátorokig (amelyek a helyi tápellátás leválasztására szolgálnak), a négy egyedi gyártású 36 VA-ig.

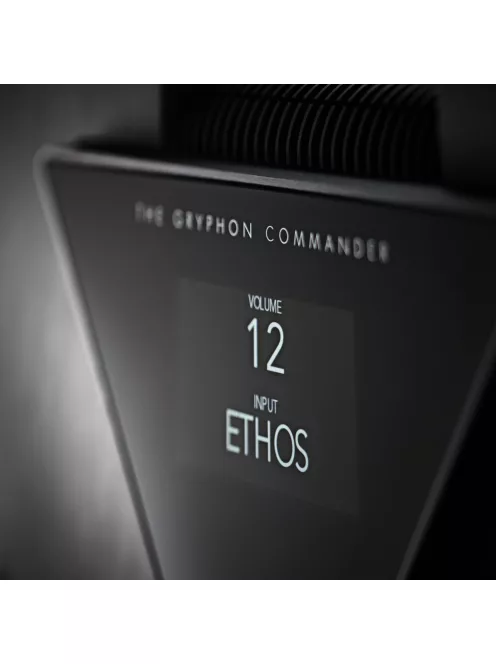

Az extra vastag, 4 mm-es üvegablakkal rendelkező, 4,3”-es TFT kapacitív érintőkijelző az információk és a szabályoznivalók tekintetében teljesen intuitív felhasználói felületet biztosít. A hangerő az előlapi kijelzőről vagy a mellékelt Gryphon IR távirányítóról szabályozható.
A testreszabott rendszerbeállítást megkönnyíti a kiterjedt Commander menüvezérlés olyan funkciókhoz, mint az indítási hangerőszint, a bal/jobb csatorna egyensúlya, a maximális hangerő, a forrásszint illesztése, a bemenet elnevezése, a kijelző fényereje (beleértve az automatikus fényerő be- és kikapcsolását), dedikált AV-képesség (a házimozi rendszerekkel való integráció), a kimeneti szint és a Green Bias beállítás a Gryphon teljesítményerősítőkkel való használathoz. A Commander előerősítő kijelzőjének olvashatósága egyedülálló! A kijelző a zenehallgató rendszertől való távolságával változik - így a hangerő és egyéb beállítások a hallgatási pozíciótól függetlenül egyenletesen olvashatók maradnak.
A Gryphon Commander és a hozzá tartozó Apex végerősítő jellegzetes kivitele a zenei reprodukció tekintélyét és vitalitását szimbolizálja, amely új mércét állít fel olyan döntő szempontok tekintetében, mint az időzítés, a basszusvezérlés, a kiterjesztett dinamika és a hangszínpad áttekinhetősége.
Jellemzők és műszaki adatok: Commander előerősítő és tápegység
- Külső tervezés: Flemming E. Rasmussen
- Elektronikai tervezés: Tom Møller
- Valódi Dual Mono konfiguráció
- Nulla negatív globális visszacsatolás
- Mikroprocesszor által vezérelt 85 lépéses relé, hangerőszabályzó Charcroft Z-Foil Audio ultraprecíziós ellenállásokkal és ultraalacsony kapacitású relékkel
- Szupergyors diszkrét „A”-osztályú bemeneti puffer a lehető legjobb hangteljesítmény érdekében
- Teljesen diszkrét szimmetrikus kettős differenciál „A”-osztályú Line Stage áramkörök, amelyet egy nagyon gyors szimmetrikus áramerősítő „A”-osztályú fokozat követ
- DC szervo csatolás
- Prémium masszív Mundorf MCap® ZN kondenzátorbank
(Az MCap® ZN veszteségi tényezője tízszer jobb/kedvezőbb értéket mutat, mint a fém-polipropilén filmkondenzátoroké. Ezenkívül az ónfólia tömegtehetetlensége megakadályozza az oszcillációkat)

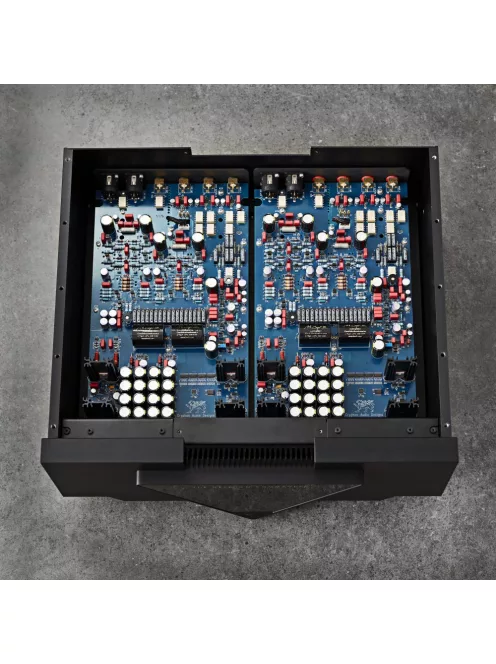

- 4 rétegű nyomtatott áramköri lapok 70 micron tiszta réz pályákkal
- Minimális belső huzalozás
- Négy különálló egyedi gyártású 36 VA-os toroid transzformátor, kettő minden csatornához
- Masszív tápegység kondenzátorbank minden csatornához
- Külön lineáris tápegység a digitális és egyedi a bal/jobb csatornás analóg áramkörök részére
- Teljesen szabályozott rendkívül alacsony zajszintű tápegység minden feszültségerősítő fokozathoz
- Helyi söntszabályozók, amelyek alacsony zajt biztosítanak nagy frekvencia sávszélességen

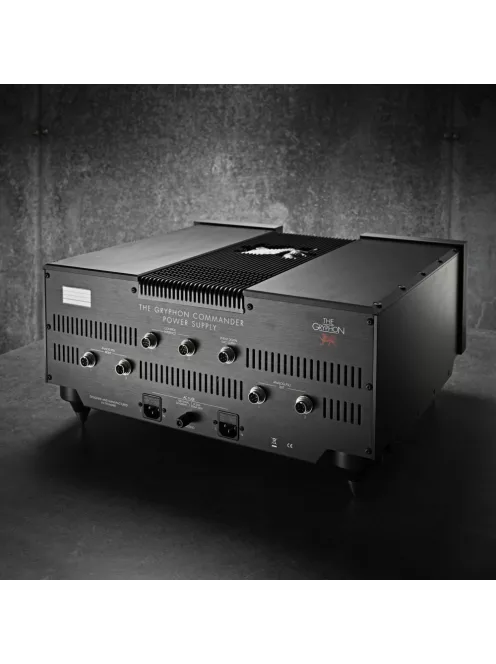

- Commander tápegység további DC feszültség kimenetekkel rendelkezik a jövőbeni külső Gryphon forrásokhoz

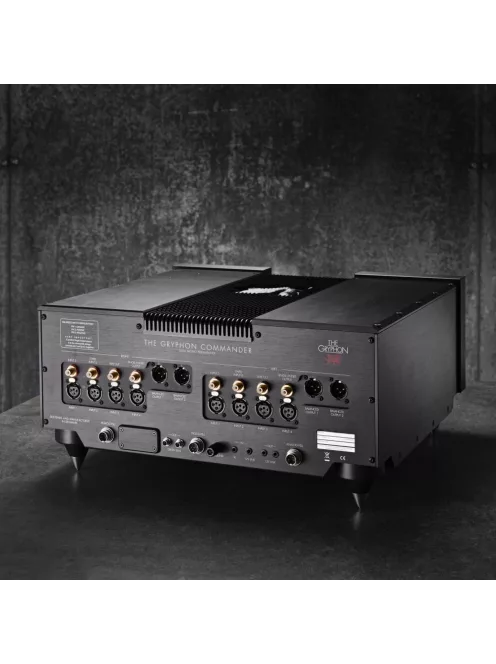

- Aranyozott Neutrik XLR aljzatok négy szimmetrikus (forrás) bemenethez és két (fő) kimenethez
- Aranyozott Gryphon RCA phono aljzatok teflon szigeteléssel 2 (forrás) bemenethez, egy szalagos kimenethez és egy egyvégű előerősítőhöz (fő) kimenet
- Rögzített szintű AV jelátviteli lehetőség a surround rendszerek teljes integrációjához
- Állítható csatorna egyensúly, forrás szinten egyedileg megfelelő, az induló mennyiség és a maximális hangerő beállítása
- 12V Link In/Out távoli be/ki vezérlés
- Green Bias ellenőrzés/vezérlés Gryphon teljesítményerősítőkhöz
- Nagyfelületű, 4 mm-es üveggel védett, 4,3 hüvelykes TFT kapacitív érintőképernyő az intuitív vezérléshez
- Egyszerű, USB pendrive alapú firmware-frissítés a hátsó panelen keresztül
- Külön mechanikusan rezgésmentesített készülékház a tápegység és az erősítő áramkörök számára • A szétválasztott Kerrock™, bitumen és acél szendvics „Contstrained Layer” alváz elszigeteli és csillapítja az érzékeny erősítőt és tápegységet valamint a nyomtatott áramköri lapokat.
Műszaki adatok:
- Bemeneti impedancia: 18KΩ (szimmetrikus)
- Bemeneti impedancia: 12KΩ (Sinle-Ended)
- Kimeneti impedancia: 7Ω
- Sávszélesség (-3 dB): 0,1 Hz és 1,5 MHz között
- Erősítés: +18 dB
- THD + N: 0,003% (10Hz – 30 000Hz, szimmetrikus kimenet)
- Teljes tápegység kapacitás: 2 x 90 000 uF
- Áramfelvétel: ≤ 0,5W (készenléti), 90W (üresjárat)
- Méretek: előerősítő egység 48×23,6×45,5 cm, nettó egységsúly: 30,5kg
- Méretek: PSU egység 48×23,6×44 cm, nettó egységsúly: 38,2 kg

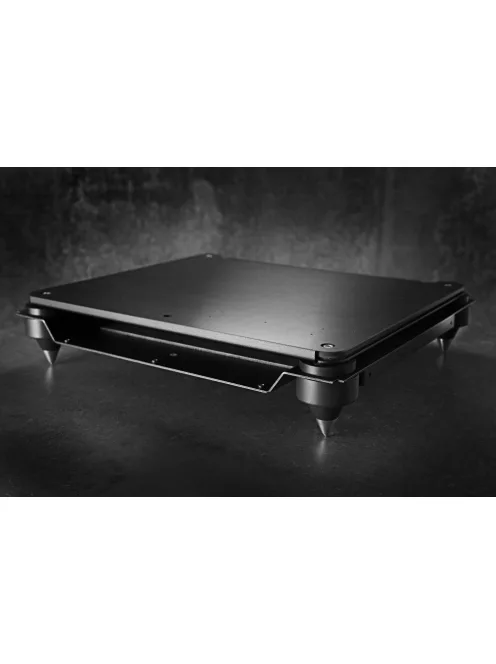

- A készülék alá tehető állvány ami a képeken szerepel NEM része az előerősítőnek, az opcionálisan vásárolható. Ára: 8255 EUR/db
A MENÜ által vezérelt funkciók:
- Hangerő
- Max. szint módosítása
- Kezdő szint módosítása
- Egyensúly, Bal/Jobb (6 dB, 1 dB-es lépésekben)
- Kimeneti szint: „Normál” vagy „-6 dB”
- Kijelző intenzitása: (100%-75%-50%-25%, Auto Dim és Auto OFF)
- Green Bias beállíása
- Infravörös forrás (elülső vagy hátsó panel)
- Bemeneti szint egyeztetése
- Bemenet elnevezése
- A 4-es bemenet (XLR) vagy az 5-ös bemenet (RCA) hozzárendelése a hangerő-bypass AV-bemenethez
- Beállítások visszaállítása
- Menüből kilépés
