Matrix Audio ND1 highend audio DAC konverter

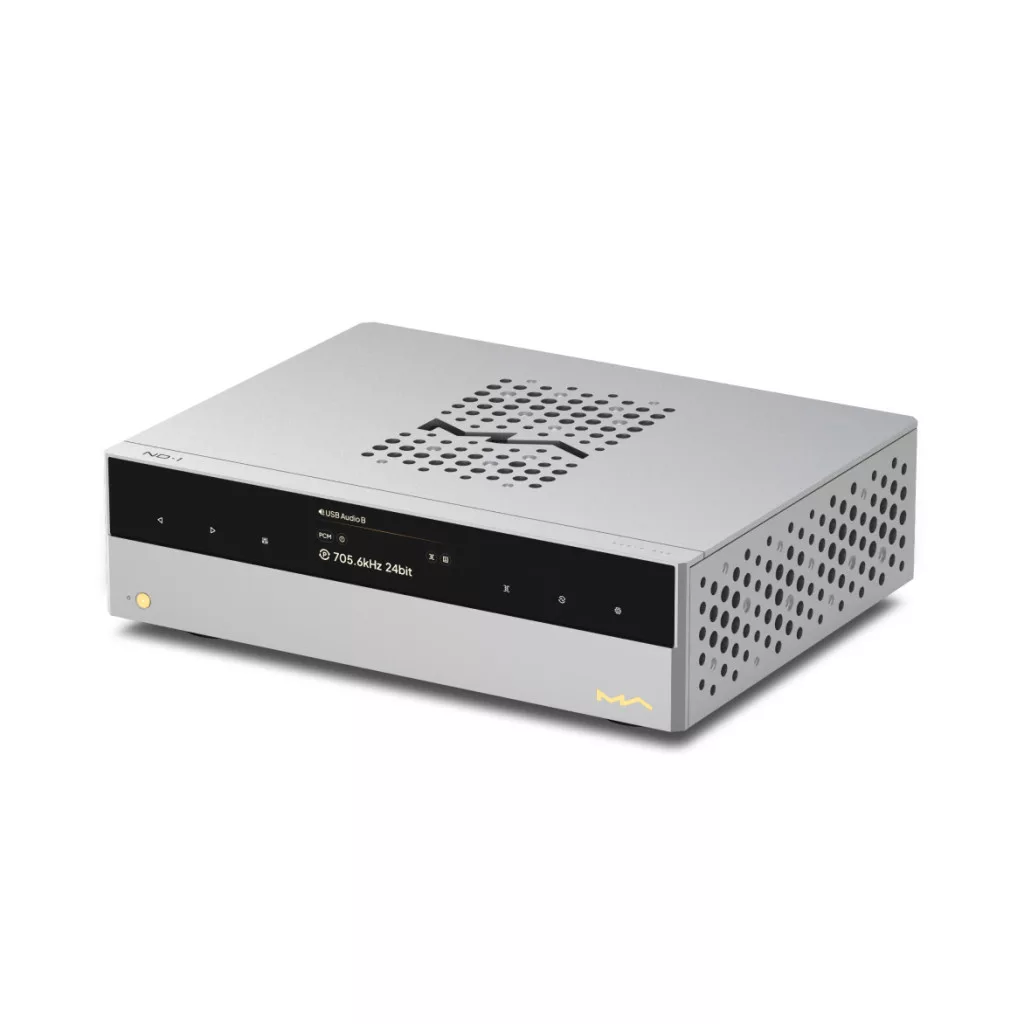

A Matrix Audio egy új családi tervezési nyelvet mutat be, amely ugyanazzal a Hi-Fi streaming hardverrel van felszerelve, mint az M sorozat. Erőteljes magfrissítésével és egy újabb szintű kijelzőjavítással olyan vadonatúj élményt nyújt, amely mind a fülét, mind a szemét rabul ejti.

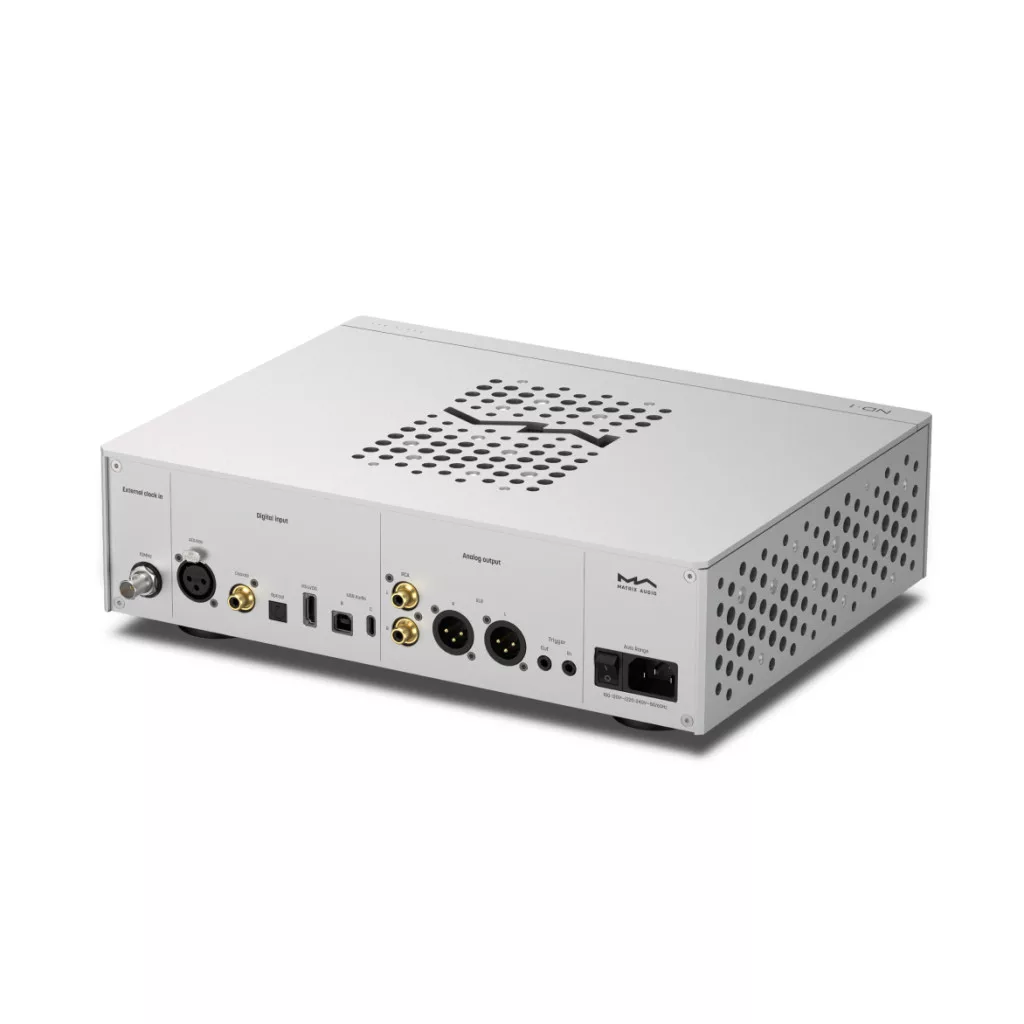

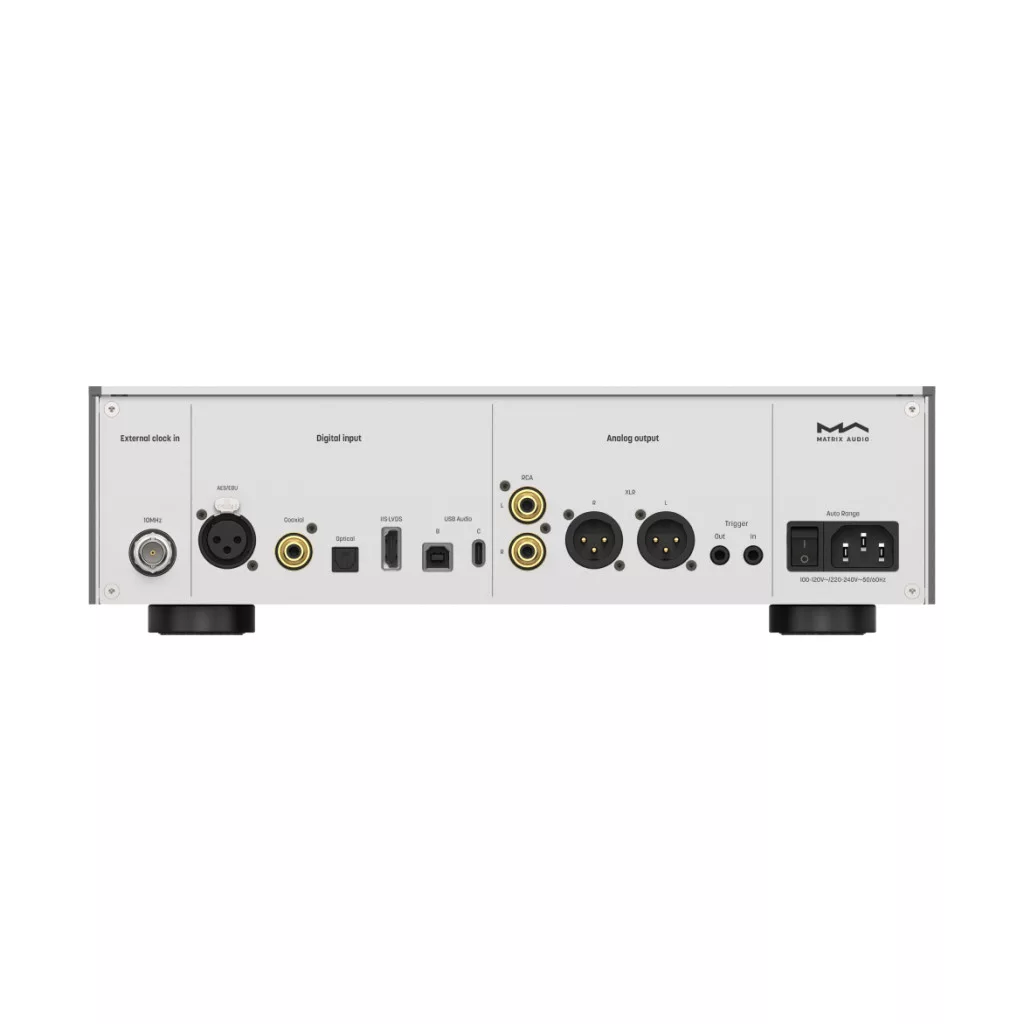

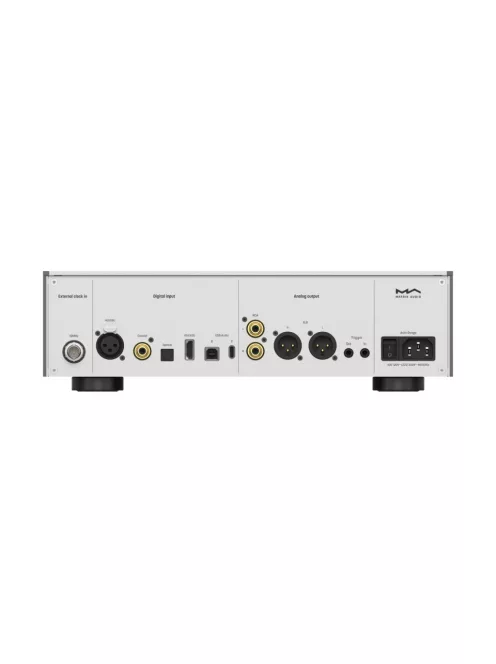

Több, mint amit elképzelsz Az ND-1 digitális bemenetek teljes skálájával rendelkezik, beleértve az optikai, koaxiális, AES/EBU, IIS-LVDS, valamint az USB B és C típusú bemeneteket. A szabványos S/PDIF digitális jelekkel való kompatibilitáson túl lehetővé teszi az okostelefonokhoz, táblagépekhez és PC-khez való egyidejű csatlakozást különböző USB interfészeken keresztül. Minden digitális bemenet elektromos izolációval rendelkezik, amely hatékonyan blokkolja a közös módú interferenciát és a földhurok zaját a forráseszköz és a DAC áramkör között, biztosítva a hangadatok tiszta és stabil továbbítását.
Kétmotoros mag Az ND-1 az AKM zászlóshajó chipset-kombinációját tartalmazza: a prémium delta-szigma modulátort, az AK4191EQ-t, amelyhez dupla prémium DAC, az AK4499EX párosul. Míg az AK4191EQ a nagy pontosságú digitális jelfeldolgozást és újraütemezést kezeli, a két AK4499EX chip független csatornaarchitektúrát alkalmaz, amely a bal és jobb csatornák digitális-analóg átalakítására szolgál. Ez az „1+2” tömbarchitektúra hatékonyan elnyomja a jittert, optimalizálja a csatornaelválasztást és a fáziskonzisztenciát, valamint kivételes jel-zaj arányt és dinamikatartományt ér el.
Hű a füledhez Az ND-1 egyedi fejlesztésű, ultra-alacsony fáziszajú femtoszekundumos órával rendelkezik, amely nagy pontosságú referenciajelet biztosít a D/A átalakító áramkör számára. Ezenkívül egy nagy teljesítményű DPLL órajelszintézis áramkört is tartalmaz, amely a márka zászlóshajójának számító MS-1-ből származik, és támogatja a külső órajel-referencia módot. A Matrix Audio SC-1 Audio Grade Reference Clock-kal párosítva a rendszer teljes teljesítménypotenciálja kiaknázható – a zene legfinomabb árnyalatait és dinamikus kontrasztjait is megragadja, és egy átlátszó, komponált, gazdagon rétegzett és élénken élethű hangzást biztosít.
Több mint kompatibilis Két választható kimeneti szint RCA 2 Vrms XLR 4 Vrms RCA 2,25 Vrms XLR 4,5 Vrms Az ND-1 XLR és RCA analóg kimenetekkel van felszerelve, és két választható kimeneti szintet kínál. Ez lehetővé teszi a kimeneti feszültség összehangolását az erősítők vagy aktív hangszórók bemeneti érzékenységével, így precíz erősítést lehet beállítani, és megelőzni a jel túlterhelését, torzítását vagy a nem megfelelő jelszint által okozott dinamikus veszteséget.
100 lépéses hangerőcsillapítás
Ezenkívül nagy pontosságú digitális hangerőszabályzóval és 100 lépéses csillapítással rendelkezik, amely lehetővé teszi a közvetlen csatlakoztatást egy végerősítőhöz vagy aktív hangszórókhoz külön előerősítő nélkül. A digitális szabályzás egy analóg egységet működtet így nincs jeldinamika változás a szabályzásban.
PCM újramintavételezés és DSD konverzió A beépített aszinkron felskálázási és DSD konverziós motorra bízhatod az összes hangadat digitális feldolgozását. Az aszinkron újramintavételezési és interpolációs műveletekkel a jitterek kiszűrhetők, és a részletek javulnak. A DSD konverter az összes lejátszott hangot DSD formátumba alakítja, növelve a hangsűrűséget. A feldolgozó motor állítható PCM vagy DSD konverziós konfigurációkkal rendelkezik, így különböző beállítások mellett is élvezheted a hangbeli különbségeket.
Egy DAC, két világ A konvencióktól merészen eltérően az ND-1 a kimenő fokozatban a jelcsatoláshoz a neves LUNDAHL precíziós transzformátorokat használja. A hangszínváltó funkció lehetővé teszi a felhasználók számára a transzformátoros és a műveleti erősítős hangszínek közötti váltást.

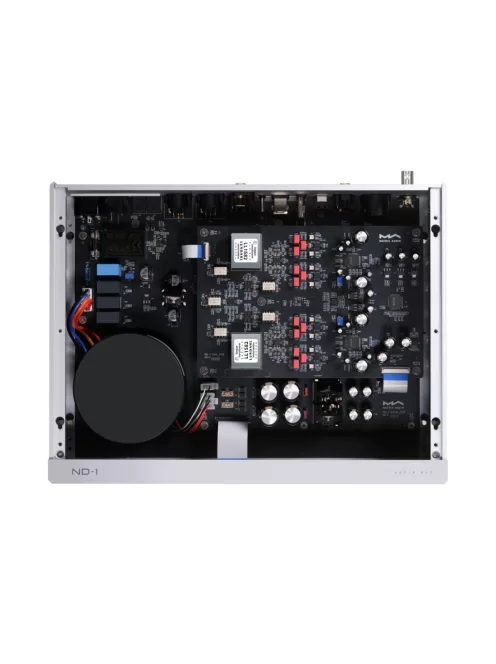

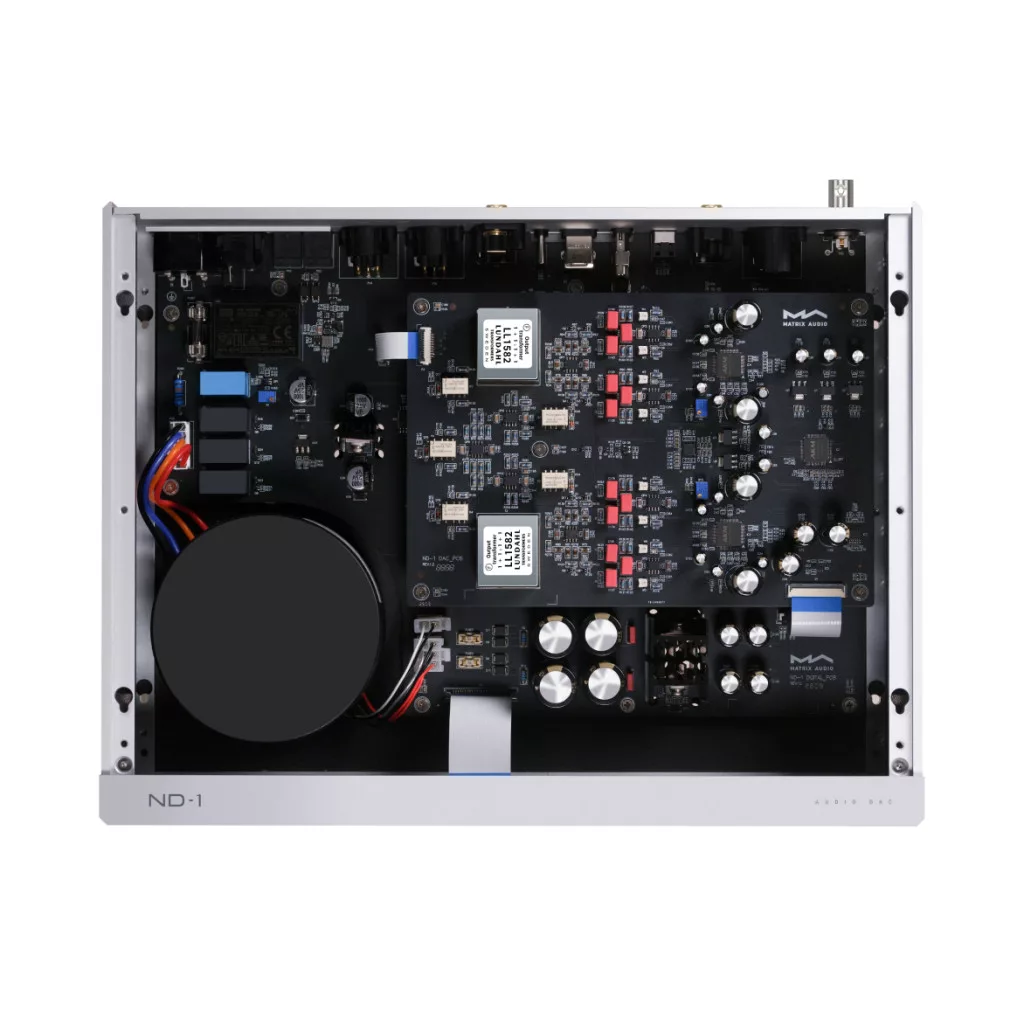

A tisztaság forrása Az áramköri esztétika filozófiájához híven a digitális és analóg részek stratégiailag rétegezettek két különálló NYÁK-on. A digitális áramkör az alsó szinten, míg a D/A átalakító fokozat a felsőn található, így hatékonyan minimalizálva az interferenciát. Egy többtekercses toroid transzformátor és több LDO által táplált, teljesen lineáris teljesítmény biztosítja a kivételes teljesítményt minden áramköri szegmens számára a forrásnál.
Műszaki adatok
Digitális bemenet
Koaxiális, optikai, AES/EBU
PCM 16-24 bites /44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz DSD 2.82MHz (DoP) IIS-LVDS PCM 16-32 bites /44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz, 768 kHz DSD 2,82 MHz, 3,07 MHz, 5,64 MHz, 6,14 MHz, 11,29 MHz, 12,29 MHz, 22,58 MHz, 24,58 MHz, 45,16 MHz，49,15 MHz (natív) USB audió (USB B és USB C típusú) PCM 16-24 bites /44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz, 768 kHz DSD 2,82 MHz, 5,64 MHz, 11,29 MHz (DoP) DSD 2,82 MHz, 3,07 MHz, 5,64 MHz, 6,14 MHz, 11,29 MHz, 12,29 MHz, 22,58 MHz, 24,58 MHz (natív)
Analóg kimenetek
Műveleti erősítő kimenet:
XLR
Kimeneti impedancia: 20Ω Kimeneti szint: 4,5 VRMS / 0~4,5 VRMS állítható Jel-zaj arány: >127 dB A-súlyozás THD+N: <0,0002% 1 kHz-en Frekvenciaátvitel: 20Hz-20kHz ±0,3 -3dB@90kHz Áthallás: >-145dB
RCA
Kimeneti impedancia: 10Ω Kimeneti szint: 2,25 VRMS / 0~2,25 VRMS állítható Jel-zaj arány: >121 dB A-súlyozás THD+N: <0,0002% 1 kHz-en Frekvenciaátvitel: 20Hz-20kHz ±0,3 -3dB@90kHz Áthallás: >-125dB
Lundhall transzformátor kimenet:
XLR
Kimeneti impedancia: 20Ω Kimeneti szint: 4,5 VRMS / 0~4,5 VRMS állítható Jel-zaj arány: >127 dB A-súlyozás THD+N: <0,02% 1 kHz-en Frekvenciaátvitel: 20Hz-20kHz ±0,3 -3dB@85kHz Áthallás: >-140dB
RCA
Kimeneti impedancia: 10Ω Kimeneti szint: 2,25 VRMS / 0~2,25 VRMS állítható Jel-zaj arány: >121 dB A-súlyozás THD+N: <0,02% 1 kHz-en Frekvenciaátvitel: 20Hz-20kHz ±0,3 -3dB@85kHz Áthallás: >-125dB
Külső óra bemenet
10MHz / 50Ω / szinusz- vagy négyszögjel bemenet
Trigger interfész
Trigger bemenet DC 6-12V<10mA
Trigger kimenet DC 12V/50mA
Teljesítmény specifikációk
Tápfeszültség AC 100V-120V 50/60Hz vagy AC 220V-240V 50/60Hz automatikus tartomány
Készenléti energiafogyasztás < 3W
Maximális energiafogyasztás < 50W
Súly és méret
Súly 5,6 kg
Méret Szélesség: 330 mm (12,99 hüvelyk), Mélység: 267 mm (10,51 hüvelyk), Magasság: 97 mm (3,82 hüvelyk)
Általános Jótállási idő: Bővebb információk: Jótállási feltételek
