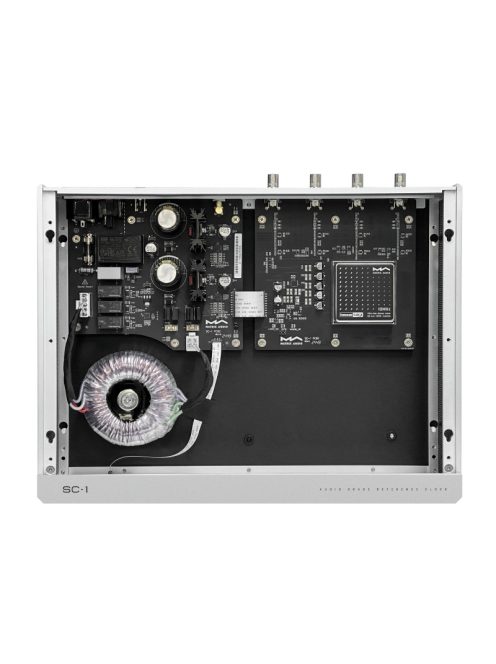

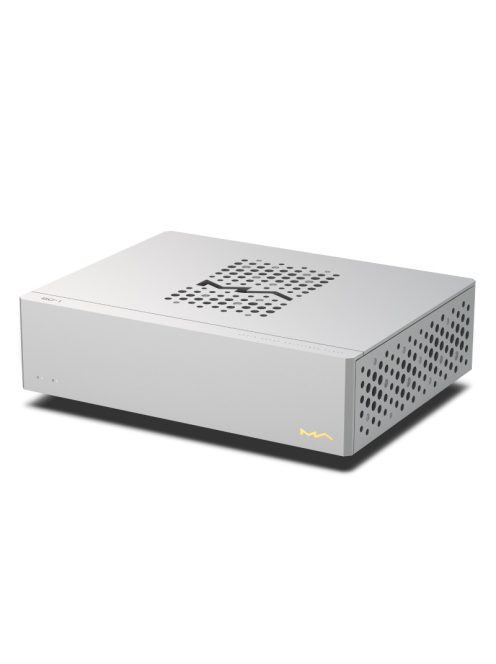

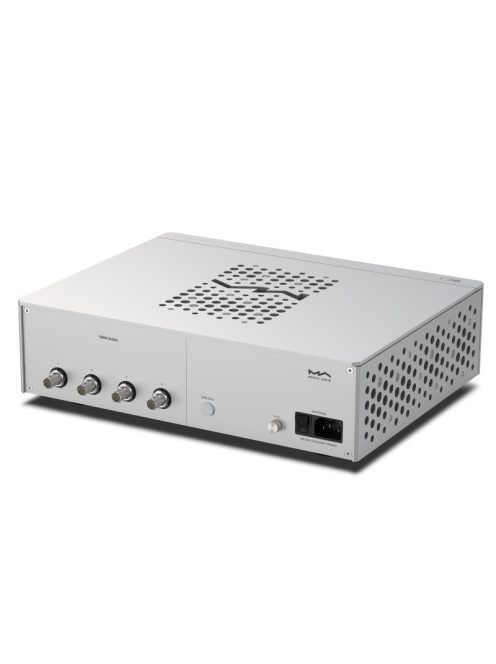

Matrix Audio SC-1 High Grade audio referencia órajelgenerátor

Precíziós OCXO a magban

Az SC-1 magja a Matrix Audio egyedi gyártású OCXO (Oven-Controlled Crystal Oscillator) modulja, amely SC-vágott kristályt használ. Bár ez a vágási folyamat rendkívül összetett, lehetővé teszi, hogy az óramodul kiváló fáziszajjal és öregedési jellemzőkkel rendelkezzen. A sütőkamra precíz hőmérséklet-szabályozásával a kristály rendkívül stabil környezetben működik, hatékonyan minimalizálva a környezeti hőmérséklet-ingadozások fáziszajra és jitterre gyakorolt ​​hatását.

Négy független puffer, Szinkronizált órakimenetek

Az SC-1 négy független pufferelt órakimenettel van felszerelve, amelyek mindegyike ugyanabból a forrásból származik. A szinkronizált kimenet biztosítása mellett minden kimenet saját pufferáramkörrel van felszerelve, amely nemcsak stabil kimeneti impedanciát, hanem kiváló vezetési képességeket is biztosít. Akár egyetlen kimenetet, akár több kimenetet használ egyidejűleg, precíz és stabil teljesítményt nyújt, megfelelve az Ön változatos követelményeinek.

-118dBc Ultra-alacsony fáziszaj

Órajelforrás esetén a kimeneti zaj szorosan összefügg a belső OCXO óramodullal. A tényleges kimeneti zaj azonban nem pontosan ugyanaz, mint az OCXO kimeneti zaj, mivel a kimeneti pufferáramkör némi teljesítményveszteséget okoz. Ezért az eszköz kimeneti portján lévő fáziszaj praktikusabb referenciaértéket biztosít. Az SC-1 kiváló kialakításával ultraalacsony, -118 dBc-nél jobb fáziszajt ér el 1 Hz-es frekvencián az órakimeneti portokon, új iparágvezető szabványt állítva fel, és tisztább, stabilabb órajeleket biztosít.

Állapotjelzés

Az SC-1 előlapján egy bemelegedési állapotjelző LED található. Amikor a sütőtér felmelegszik, a jelzőfény villog; a bemelegítés befejeztével a visszajelző folyamatosan világít. Ez az egyszerű és intuitív kialakítás lehetővé teszi, hogy azonnal megismerje a készülék működési állapotát.

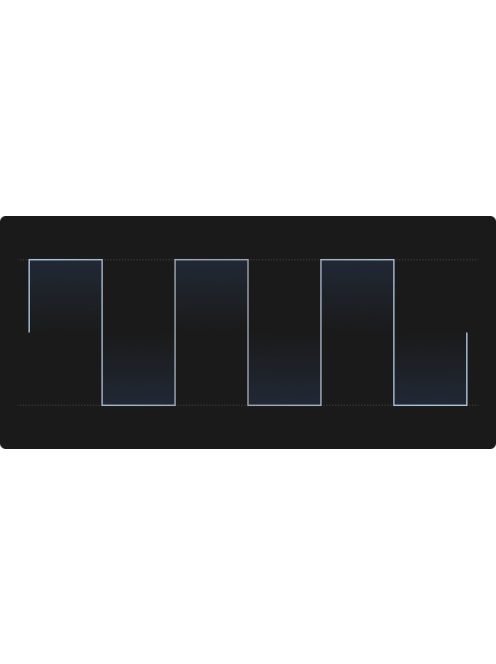

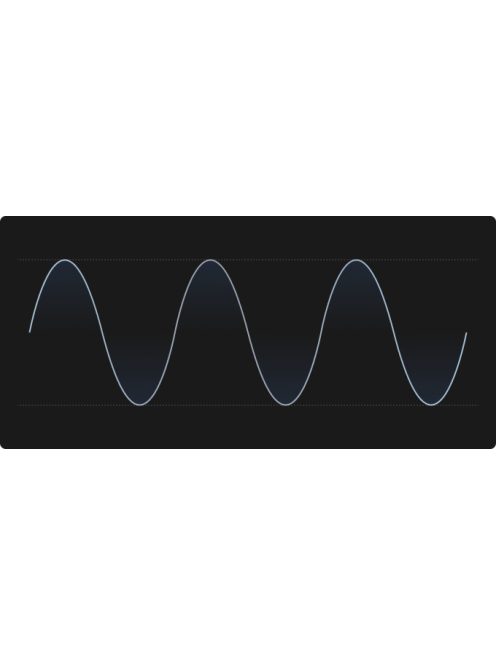

Testreszabható kimeneti hullámformák

Két kimeneti hullámforma opciót kínálunk: szinuszos és négyszöghullámú, különféle eszközigényeket vagy az Ön igényeit kielégítve. A négyszögletes kimenet különösen ajánlott, mivel a szinuszos hullámhoz képest nagyobb reteszelési pontosságot biztosít, pontosabb órajelet adva.

Állandó teljesítmény

Még az SC-1 pontos órarendszere mellett is elkerülhetetlen az enyhe eltolódás vagy eltérés az idő múlásával. Ennek a feltételnek a kezelésére egy 1PPS referenciajel bemeneti terminált terveztünk a hátsó panelen. Külső második alapú referenciajelforráshoz csatlakoztatva a készülék automatikusan elvégzi a kalibrálást. A kalibrálás állapotát az előlapon lévő LED jelzi. Sőt, ingyenes kalibrálási szolgáltatásokat kínálunk, hogy készüléke pontos maradjon.

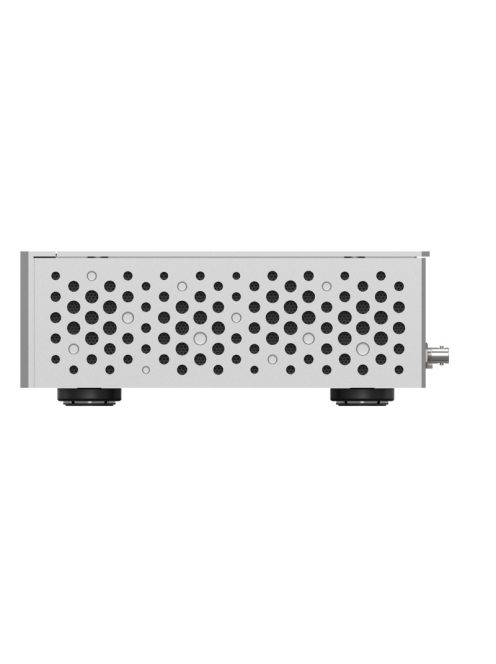

CBVB rezgéscsillapító rendszer

A Matrix Audio CBVB rezgéselnyelő lábpárnáival felszerelt SC-1 hatékonyan elszigeteli a külső rezgéseket, minimálisra csökkenti az interferenciát és biztosítja, hogy az óra stabil működési állapotban maradjon. Ez tiszta és stabil audio órajeleket biztosít a jobb hallgatási élmény érdekében.

Hangzásra gyakorolt hatás

A Matrix Audio SC‑1 nem közvetlenül „szól”, hanem a digitális jel időzítésének tökéletesítésével javítja a teljes rendszer hangminőségét. A jitter csökkenése tisztább, nyugodtabb háttérzajt, pontosabb részleteket, stabilabb színpadképet és természetesebb zenei áramlást eredményez. A hangzás levegősebb, a dinamika nagyvonalúbb, a textúrák gazdagabbak lesznek.

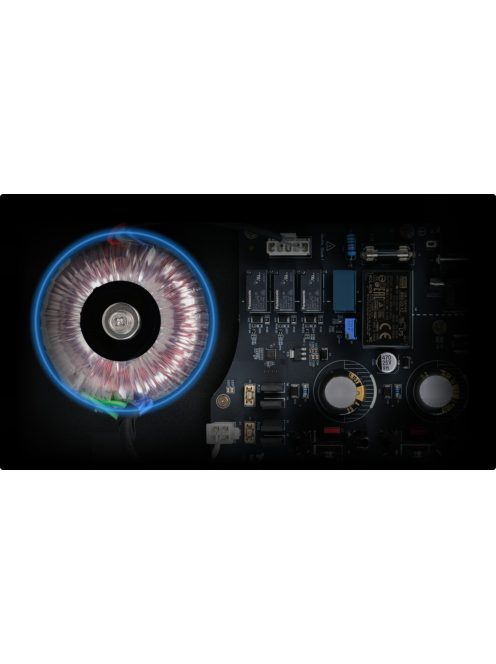

Automatikus lineáris tápegység

Az SC-1 fejlett lineáris tápegységgel rendelkezik, automatikus feszültségérzékeléssel. Érzékeny feszültségészlelési képességekkel van felszerelve, lehetővé téve a transzformátor tekercselés precíz kapcsolását a bemeneti feszültség alapján. Ezen túlmenően a túlfeszültség és feszültségcsökkenés védelmi funkciók mindig készenlétben vannak, átfogó védelmet biztosítva a készülék stabil működéséhez. Nevezetesen, a kettős többfokozatú szabályozó egymástól függetlenül táplálja a sütő vezérlőáramkörét és az óraáramkört, hatékonyan kiküszöbölve az óraáramkörön a sütőtér teljesítmény-ingadozásaiból származó bármilyen interferenciát. Ez a kivételes kialakítás kiváló órajel-minőséget biztosít minden szempontból.

Műszaki adatok

Óragenerátor specifikációi

• 10.000 MHz-es ultraalacsony fáziszajú, sütővel vezérelt SC-vágású kristályoszcillátor
• Frekvenciapontosság szállításkor: <士0,01ppm
• Freuency stabilitás - hőmérsékleti tartomány, <0,003 ppm -40 'C és +70° között
• rövid távú stabilitás:<5E-13 @TaU = 1s
• Felmelegedési idő: < 5 perc 25 °C-on

Kimeneti specifikációk

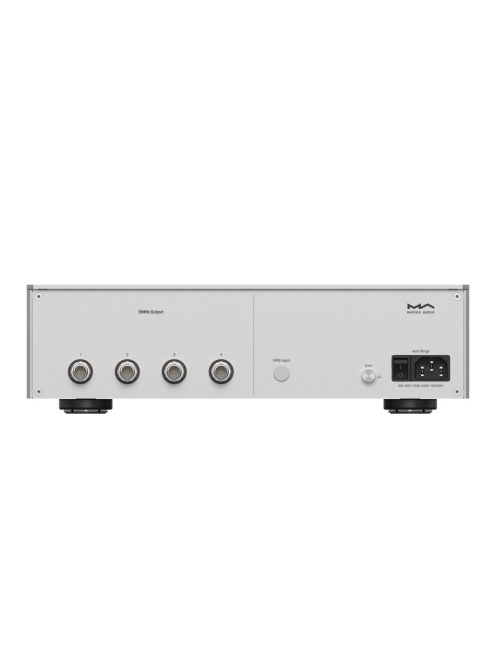

• Kimeneti interfész    4 db BNC független meghajtó puffer
• Kimeneti hullámforma    Szinusz- vagy négyszöghullám (gyárilag rögzítve az egyedi igények szerint)
• Kimeneti frekvencia    10.000 MHz
• Kimeneti amplitúdó    0,5 Vrms @Szinuszhullám / 1 Vrms @négyzethullám
• Kimeneti impedancia    50Ω

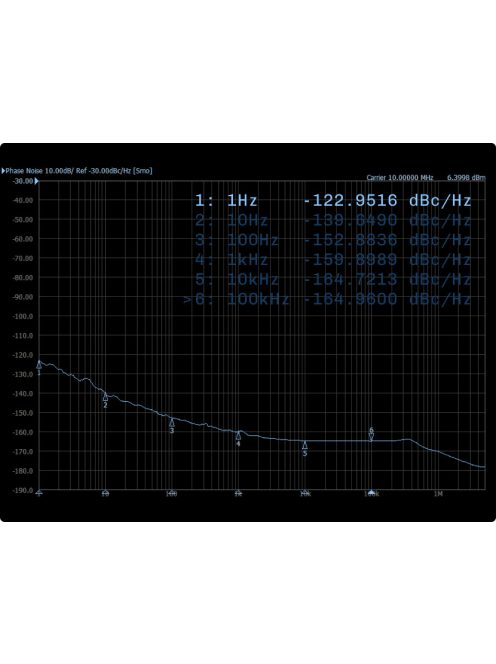

Fáziszaj

Ezt a fáziszajt az SC-1 kimeneti portján mérik.

• 1 Hz: ≤ -118 dBc/Hz
• 10 Hz ≤ -140 dBc/Hz
• 100 Hz: ≤ -150 dBc/Hz
• 1000 Hz:  ≤ -160 dBc/Hz
• Zajszint:  ≤ -170 dBc/Hz

Teljesítmény specifikációk

• Tápfeszültség :    AC 100V-120V 50/60Hz vagy AC 220V-240V 50/60Hz, automatikusan adaptív
• Maximális energiafogyasztás :     < 20W

Súly és méret

• Súly :    4,4 kg (9,7 font)
• Méret :    Szélesség : 330 mm (12,99  hüvelyk ) Mélység : 267 mm (10,51  hüvelyk ) Magasság : 97 mm (3,82  hüvelyk )
