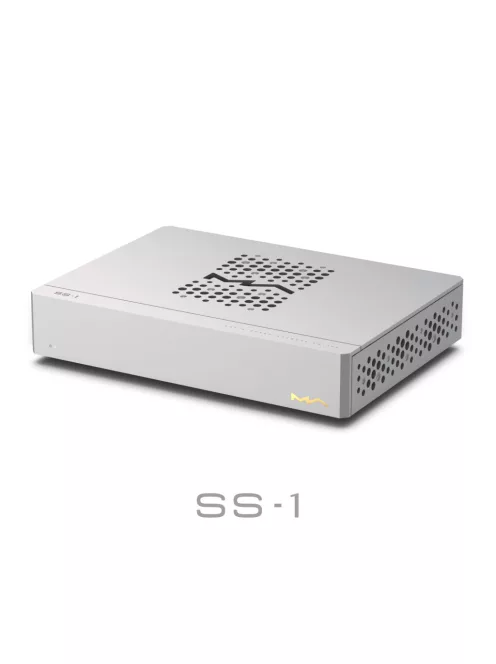

A Matrix Audio SS-1 egy audio minőségű hálózati switch, amelyet a Matrix Audio kifejezetten a Hi-Fi streaming audio hálózati audio lejátszáshoz tervezett.
A hagyományos hálózati switchekkel ellentétben ezt a terméket aprólékosan úgy tervezték, hogy megfeleljen a Hi-Fi audiorendszerek követelményeinek. Átfogó fejlesztéseket tartalmaz az energiaellátó rendszerben, az órajelrendszerben, a hűtési módszerekben és az összetevők kiválasztásában, amelyek mindegyike a nagyfelbontású streaming hang veszteségmentes átvitelének biztosítására irányul.
A nagyobb sebességű, audio minőségű hálózati kapcsolók fejlesztése a digitális áramkör-tervezés szemszögéből fakad. A nagyobb sebességű jelátvitelt támogatni képes rendszer eleve magasabb stabilitási korláttal rendelkezik. Ez azt is jelenti, hogy a nagy sebességű berendezéseknél az időzítési hiba viszonylag kisebb, mint a kis sebességű berendezésekben. Ezért az alacsony sebességgel működő nagy sebességű eszközök jobb teljesítményt mutatnak az ugyanolyan alacsony sebességgel sugárzó kis sebességű eszközökhöz képest.

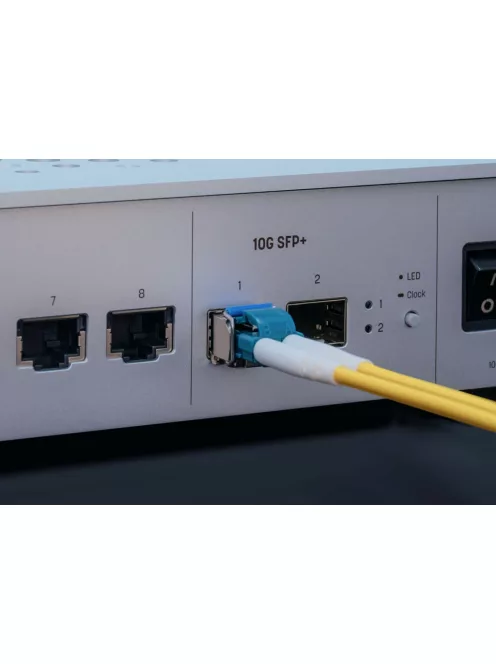

Kettős 10 Gbps-os elszigetelt port
Két SFP/SFP+ port, akár 10 Gbps csatlakozási sebességgel, lehetővé teszi az optikai szálas vagy RJ45 modulok telepítését az igényei szerint. Ez lehetővé teszi mind az upstream hálózati eszközök, mind a digitális audiolejátszók egyidejű csatlakoztatását az SFP-portokon keresztül, teljes elektromos leválasztást biztosítva a hálózati eszközök és az audioberendezések között optikai kábeleken keresztül. Ez megakadályozza, hogy a hálózati eszközökből származó nagyfrekvenciás zaj vagy interferencia a földvezetéken keresztül az audioberendezésbe kerüljön.
Független Ethernet aljzatok

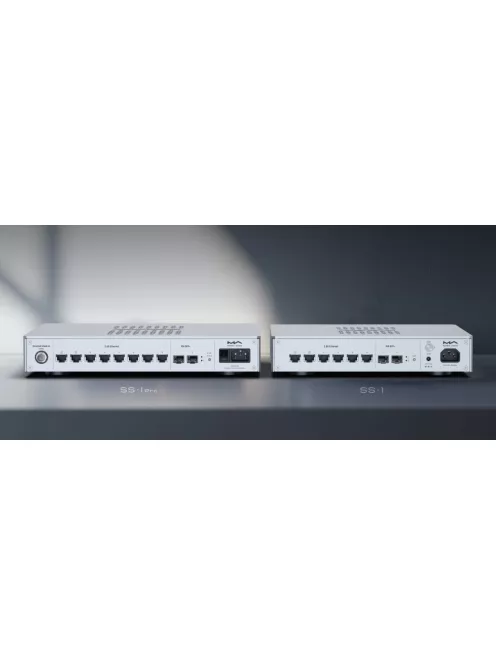

Az SS-1 Pro/SS-1 nem csak több Ethernet porttal rendelkezik akár 2,5 Gbps sebességgel, hanem két alacsony sebességű porttal is rendelkezik, amelyek 100 Mbps sebességgel működnek. Az audioeszközök csatlakozási sebessége csökkenthető, ha ezekre a portokra csatlakozik, így csökkenthető az adatátvitel során előforduló bithiba. Ezeket a portokat független aljzatokkal tervezték. Az aljzatok közötti nagyobb távolság megakadályozza a zsúfoltságot csúcskategóriás kábelek használatakor. Ezenkívül 10 Gbps-os fokozatú független Ethernet transzformátorokat és teljesen árnyékolt Ethernet aljzatokat használunk. Minden jeltranszformátor külön-külön fémhéjazattal van árnyékolva, növelve a rádiófrekvenciás interferenciával szembeni ellenállást.

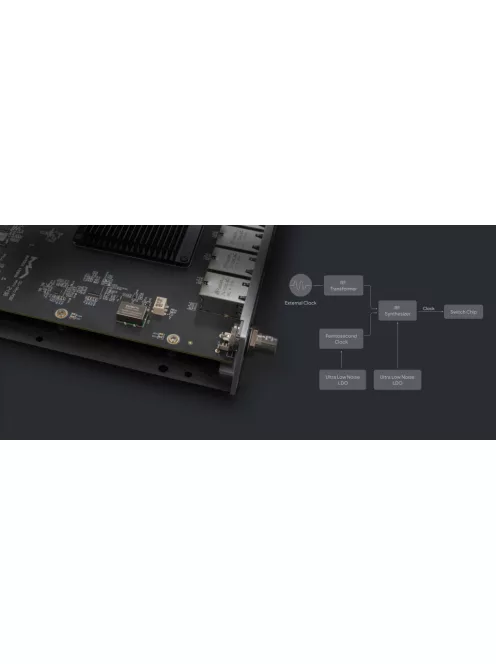

Külső óra bemenet és RF szintetizátor
Az órajelrendszer kritikus a digitális áramkörök számára, és a hálózati switchek sem kivételek. Egy sor nagy sebességű kapcsolóhoz hasonlítható, amelyeknek rendkívüli pontossággal kell működniük. Az SS-1 Pro belsejében ez a rendszer egy femtoszekundumos órajelből és egy nagy pontosságú ultraalacsony fáziszajú RF szintetizátorból áll. Az SS-1 Pro két óra üzemmódot támogat: Belső órajel módban a belső femtoszekundumos óra referenciaként szolgál az RF szintetizátor számára, amely aztán rendkívül stabil, alacsony fáziszajú órajelet generál a fő vezérlő számára. Külső óra üzemmódban a külső óra 10 MHz-es órajele az RF szintetizátor referenciaértékeként szolgál. A DPLL ezután szinkronizált, rendkívül stabil, alacsony fáziszajú órajelet ad ki a fő vezérlőnek. Annak ellenére, hogy az SS-1 egyszerűsített órajelrendszerrel rendelkezik, és nem rendelkezik RF szintetizátorral, mégis ultraalacsony fáziszajú femtoszekundumos órajellel rendelkezik, amely a fő vezérlő referenciapontja, kivételes teljesítményt biztosítva.
Konfigurálható jelző LED-ek
Az Ethernet portokon lévő LED állapotjelzők kikapcsolhatók a hátlapon található beállító gomb megnyomásával, így biztosítva, hogy a LED-lámpák ne zavarják a zenehallgatás élményét sötét vagy gyenge fényviszonyok között.

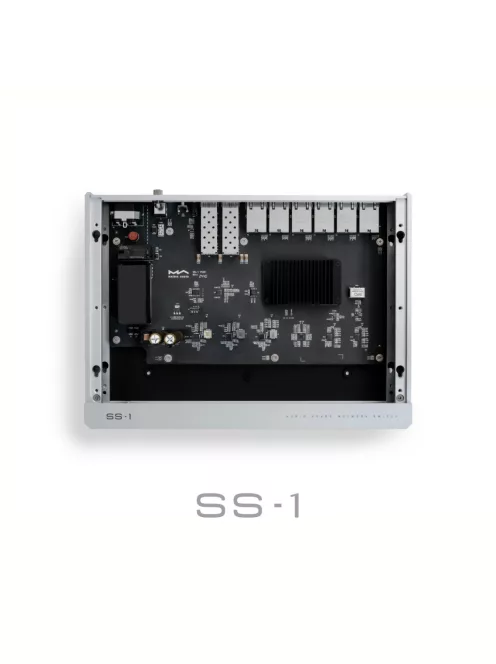

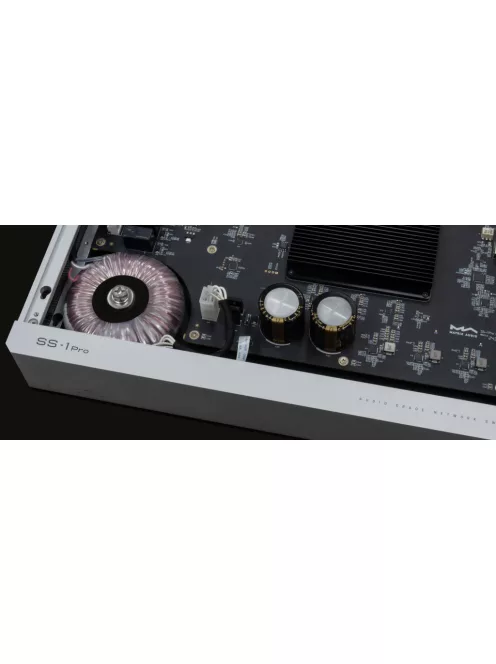

Lineáris teljesítmény, csendes hűtés
Egy egyedi o-magos toroid transzformátor nagy sebességű Schottky-diódákkal és közel 10 000 uF-os hangminőségű szűrőkondenzátorokkal kombinálva alkotja az SS-1 Pro első fokozatú tápegységét. Akár 6 ultraalacsony zajszintű LDO lineáris tápegység biztosítja az órarendszer és a készülék fő vezérlőchipjének tiszta áramellátását. A fő vezérlőchip nagy passzív hűtőbordája, amely biztosítja, hogy zaj nélkül működjön.

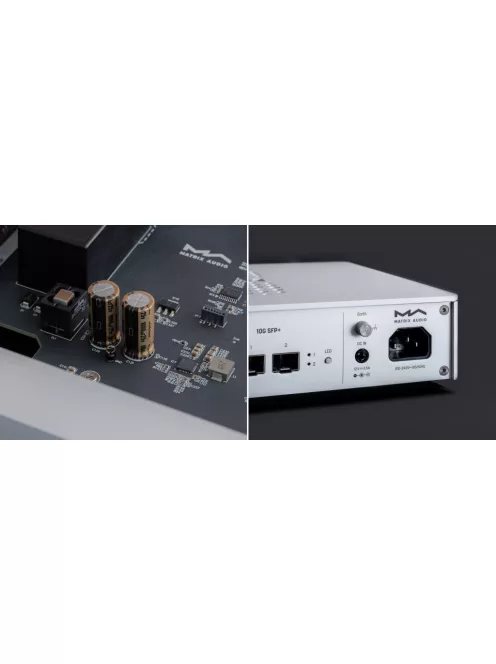

Opcionális a jobb tápellátás érdekében
A bővíthetőség érdekében az SS-1 DC bemeneti porttal van felszerelve, amely lehetővé teszi külső lineáris tápegység csatlakoztatását a potenciális teljesítmény kiaknázásához. Az egyenáramú bemenet csatlakoztatásakor a belső AC bemenet automatikusan leválasztásra kerül. A külső lineáris tápegység tiszta tápellátást biztosít közvetlenül a femtoszekundumos órának és a fő vezérlőnek a belső tápvezeték zajszűrő szűrőjén és négy ultraalacsony zajszintű LDO áramkörön keresztül.

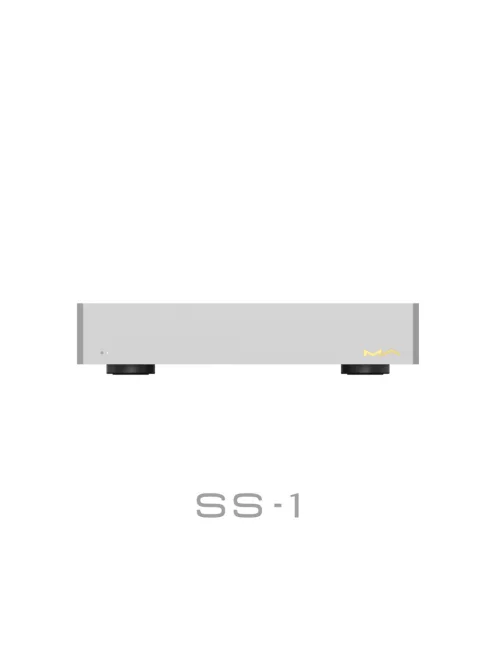

Precíziós és rugalmas alvázkialakítás
A precíziós megmunkálású alumínium CNC ház a Matrix Audio új tervezési nyelvét tartalmazza. A megerősített acél talppal a készülék masszív és stabil. A készülék alapértelmezés szerint négy szigetelő lábbal érkezik, de könnyedén háromra cserélheti a tuningdemond és az elhelyezési igényei szerint.
Műszaki adatok
Szabványok és protokoll
- IEEE 802.3: 10BASE-T
- IEEE 802.3 u: 100BASE-X
- IEEE 802.3 z: 1000BASE-T
- IEEE 802.3 ab: 1000BASE-T
- IEEE 802.3 ae: 10G BASE-SR/LR
- IEEE 802.3 bz: 2.5G/5G BASE-T
- IEEE 802.3 cb: 2500BASE-X

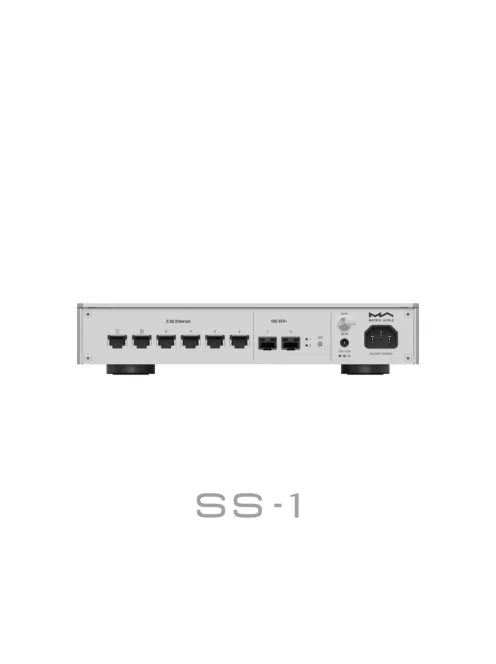

Portok
- 100Mbps/10Mbps RJ45 *2
- 2,5 Gbps/1 Gbps/100 Mbps/10 Mbps RJ45 *4
- 10 Gbps SFP/SFP+ *2
LED kijelzők
- Rendszer LED - Tápellátás/állapot jelző LED *1
- Rendszer LED - Óra üzemmód jelző LED *2
- Port LED - Sebesség, kapcsolat és tevékenység LED-ek
Teljesítmény specifikációk
- AC bemenet
- Tápfeszültség: AC 100V-240V 50/60Hz
- Áramfelvétel: < 15W
DC bemenet
- Külső tápfeszültség: DC 12V ±10%
- Külső teljesítmény: 18 W-nál nagyobb
- Tápcsatlakozó: Külső átmérő 5,5 mm; belső átmérő 2,1 mm (+ belső, - külső)
Súly és méret
- Súly 2,3 kg (5,07 font)
- Méret Szélesség: 280 mm (11,02 hüvelyk) Mélység: 206 mm (8,11 hüvelyk) Magasság: 58,5 mm (2,30 hüvelyk)
