Az erősítő szakasz

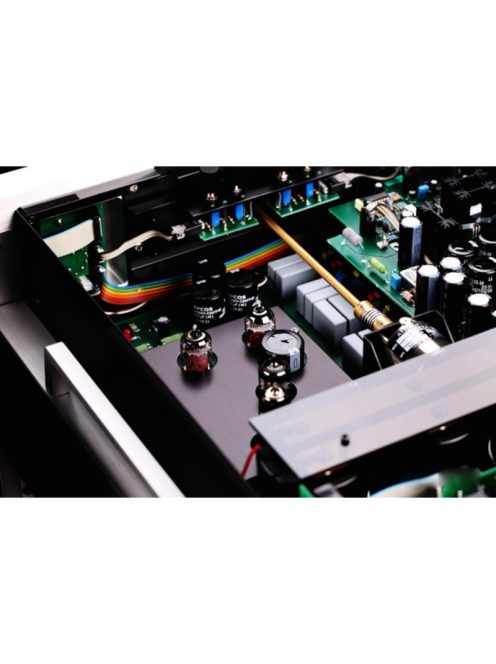

Az erősítők és a kiegyenlítő fokozatok hibrid áramkörökkel kerültek kivitalazésre. Az előerősítés elektroncsövekkel, míg a kimeneti szakasz félvezető technológiával, negatív visszacsatolás nélküli teljesítmény puffert használ. Ez összességében rendkívül alacsony impedanciájú kimenetet hoz létre, nagy áramerősséggel. Bármely, a piacon kapható teljesítményerősítő, legyen az XLR vagy RCA bemenettel, bármilyen hosszúságú kábellel csatlakoztatható.

Precíziós kiegyensúlyozó fokozat abszolút fázis- és amplitúdó-állandó a szimmetrikus jelképzéshez - így nincs időeltolódás a szimmetrikus kimeneti jel fázisa és antifázisa között. Az erősítés 0 dB és + 15 dB között állítható (erősítés automatizálási funkcióval az interferencia nélküli erősítésváltáshoz) - ez lehetővé teszi az előerősítő összehangolását a teljesítményerősítő/hangsugárzó kombinációval.

Be- és kimenetek: 2 x XLR és 4 szinkron magas szintű kimenet, két RCA (szalagos) bemenet, mindkét irányban másolási funkcióval. Két XLR és két szinkron kimenet

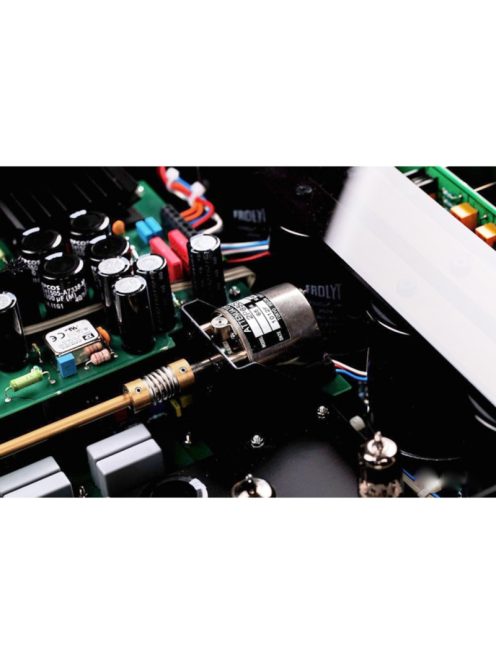

Tápellátás és vezérlés: Speciális hálózati transzformátor ötszörös árnyékolással az üzemi feszültség-rendszerek maximális leválasztásához a hálózati zavaroktól. A fűtési és üzemi feszültség pontos stabilizálása soros szabályozókkal. A töltő/tároló kondenzátorok rendkívüli túlméretezése a maximális dinamikai stabilitás érdekében. Az összes funkció központi irányítása alacsony ellenállású aranyérintkezős relék révén.

Alvázszerkezet és kábelezés: az áramköri lap az alvázon - így az eszköz optimális leválasztása az alap rezonanciájáról. A jel szempontjából releváns kábelezés a készülékben teflon-ezüst kábellel.

Műszaki adatok:

• Frekvenciamenet: 3 Hz - 500 000 Hz (1,5 dB)
• Torzítás: 0,001% (3 V / 7,5 kOhm)
• Külső feszültség távolság (értékelve): 90 dB (High) 98 dB (Low)
• Maximális kimeneti feszültség: 8 V
• Csatorna elválasztás: 65 dB (1 kHz)
• Crosstalk: 86 dB (10 kHz)
• Crosstalk (szalagos lejátszás/felvétel): 98 dB (10 kHz)
• Bemeneti ellenállás: 100 kOhm
• Kimeneti ellenállás: 30 Ohm (RCA); 2 x 30 Ohm (XLR)
• Csatornaegyenlőség hangerőszabályzóval: 0,5 dB (-70 dB)
• Bemenetek: 6 x RCA, 2 x XLR
• Kimenetek: 2 x Cinch, 2 x XLR, 2 x Rec
• Jellemzők: HT bypass opció, szimmetrikus bemeneti transzformátor
• Súly: 17,2 kg; tápegység 11,5 kg
• Méretek: 435 x 170 x 480 mm, táp: 220 mm x 170 mm x 480mm
• Biztosíték: 5 x 20 mm; európai szabvány, 230 V 0,63 A; 115 V 1 A; 100 V 1,6 A
