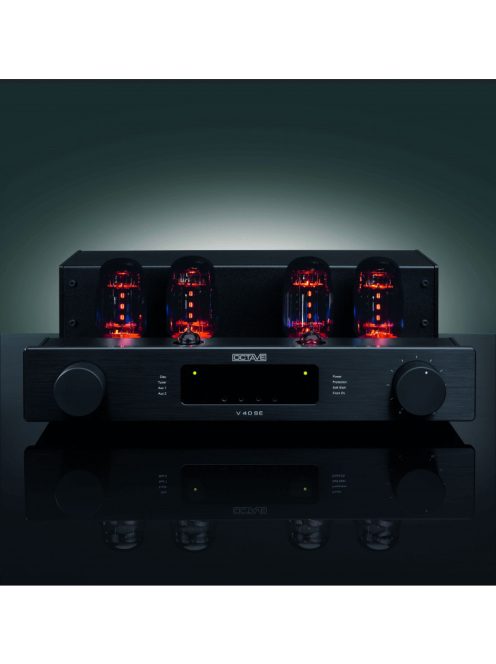

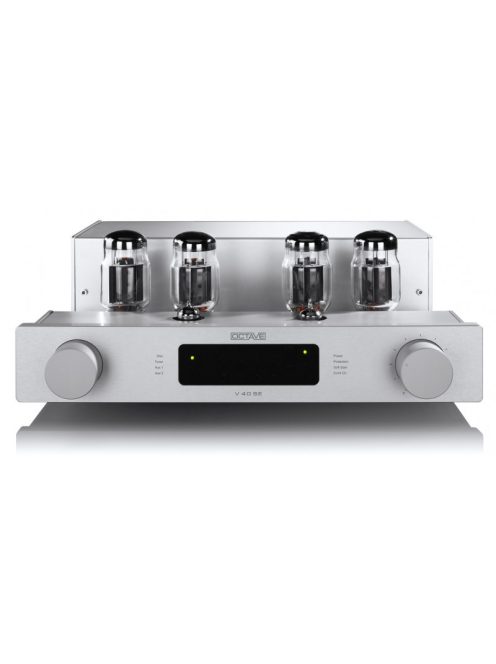

A V 40 SE egy vonalszintű bemenetekkel 2 x 40 Watt kimenő teljesítménnyel rendelkező integrált erősítő. A V 40 SE a továbbfejlesztett pentode konfiguráción alapul. Ez a konfiguráció biztosítja az erősítő abszolút stabilitását a hangsugárzó instabil impedanciájával szemben. A V 40 SE kimeneti fokozatában mindkét csatornához két-két 6550-es típus teljesítmény-pentóda áll rendekólkezsre. A BIAS vezérlő és megfigyelő rendszernek köszönhetően más, kompatibilis kimeneti csövek is alkalmazhatók, hogy kihasználják az új vagy továbbfejlesztett elektroncsövek kvalitásait. Az impedancia eltérése következmény nélküli stabil 2 Ohm terhelésig.
A V 40 SE kimeneti szakasza „A/B”-osztályban működik, ezért állítható BIAS szabályozást igényel. A rendkívül kifinomult, mégis rendkívül egyszerű és pontos BIAS kalibráló rendszer a készülék előlapján érhető el. A precíziós önbeállító lehetőség és a LED-es megerősítés lehetővé teszi a felhasználó számára, hogy könnyen figyelemmel kísérje a kimeneti csöveket, és az előlapon egyszerűen egyedileg mikrométer és különösebb ismeretek nélkül korrigálja a BIAS szabályozást. A helyes BIAS beállítás létfontosságú a V 40 SE hangminősége szempontjából. A csövek cseréjéhez vagy az utánállításhoz, szervizeléséhez, illetve állapotuk ellenőrzéséhez nincs szükség technikusra. A felhasználóbarát rendszer pontossága 0,5% -on belül van.

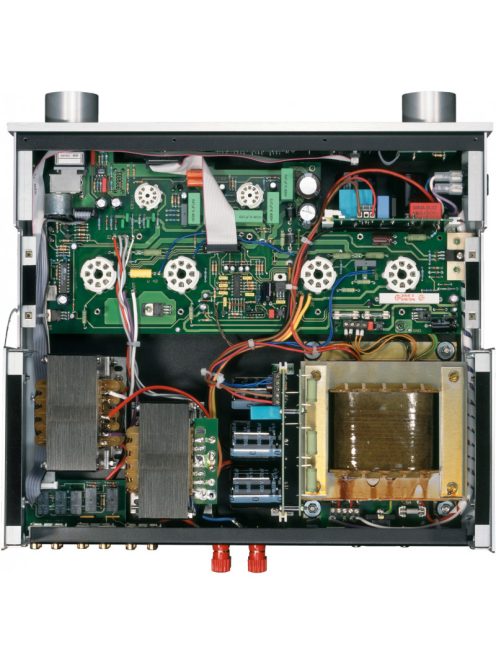

A stabilitás egyik fontos tényezője a minőségi kimenő-transzformátor. A széles sávú, szilícium acél PMZ magra tekercselt kimenő-transzformátorok 3 - 10 Ohm optimális terhelési impedanciára tervezettek. 85 dB-nél nagyobb effektivitás esetén is az erősítő stabil marad. A V 40 SE tökéletes erősítő átlagos érzékenységű hangsugárzókhoz. De, nemcsak az alacsony impedancia képesség jelent előnyt, a kivételes jel/zaj viszony is fontos, ami ebben az esetben –110dB.
„Fekete doboz” csatlakoztatás. Az OCTAVE a Black Box technológiával frissítési utat kínál az OCTAVE erősítő optimalizálásához. Ez a rugalmasság az OCTAVE márka egyedülálló tulajdonsága. Az erősítő dinamikai és hangzás-stabilitása nagymértékben függ az áramellátás energiatárolási kapacitásától. Ezért a Black Box és a Super Black Box az OCTAVE V 40 SE erősítő tápegység konstrukciójában felhasznált tároló-kondenzátorok nagy figyelemmel lettek kifejlesztve. A fejlesztést külső cég végezte. Ez óriási előny, ha a hangsugárzó hektikus impedancia-menete miatt híresen energianyelő. A hangsugárzó érzékenységével összefüggő hangzási paramétereket kevésbé teszi kritikussá, az erősítő a hangsugárzók imedancia minimumának kezelését lehetővé teszi.
Az Ecomode. Az OCTAVE előremutató jellemzője az egyedülálló ECOMODE, az energiatakarékos elektronikus áramkör, amelyet a hő és a felesleges energiafogyasztás csökkentésére fejlesztettek ki. Ez az elektronikus rendszer szabályozza az áramellátást és csökkenti az energiafogyasztást, ha az erősítő 10 percnél hosszabb ideig nem kap jelet. Ebben az „alvó” üzemmódban a V 40 SE csak 20 W energiát vesz fel a hálózatból. Ekkor gyakorlatilag a készülék nem termel hőt, mert a fűtőfeszültséget kikapcsolja. Amikor a V 40 SE jelet észlel, az Ecomode áramkör, körülbelül 30 másodperces bemelegedési/indítási késleltetéssel, ismét bekapcsolja az erősítőt. Az Ecomode a csövek élettartamának növelését is szolgálja.Energiagazdálkodási és védelmi rendszer. A V 40 SE többlépcsős Soft-Start / Turn-On védelmi áramkörrel van felszerelve, amely jelentősen meghosszabbítja az alkatrészek és a csövek élettartamát azáltal, hogy kiiktatja a bekapcsoláskor jellemző nagy bekapcsolási áramok okozta stresszt. Az egység meghatározott sorrendben indul. A védelmi rendszer teljes mértékben felügyeli a V 40 SE működését, és kikapcsolja az erősítőt, ha hibát észlel. Nincs terhelési és kimeneti rövidzárlat.
A V 40 SE összesen öt nagy-jelszintű RCA bemenettel (ideértve a házimozi bypass bemenetet) fogadja a műsorforrások kimenetét. Kimenetek vonatkozásában egy RCA Record kimenet az analóg felvevőkészülékekhez, egy szabályozott előerősítő kimenet a végfokozatokhoz, és csatornánként egy hangsugárzó kimenetet tartalmaz.
Műszaki adatok:
- Teljesítmény: 2 x 40 Watt 4 Ohm
- Frekvencia válasz: 20 Hz - 70 000 Hz/40 Watt (-1 / -3 dB)
5 Hz - 70 000 Hz/10 Watt (-0 / -2 dB)
- Teljes harmonikus torzítás: < 0,1% / 10 Watt / 4 Ohm
- Jel-zaj arány: -110 dB / 40 Watt
- Optimális hangszóró impedancia: 3 - 16 Ohm
- Minimális hangszóró impedancia: 2 Ohm
- Üresjárati áram: 28 mA - alacsony BIAS, 34 mA - BIAS magas
- Kapcsolatok: Bemenetek: 4 x vonal-szint (Cinch)
- Kimenetek: 1 x Tape, Pre-Out és Main-In
- Energiafogyasztás: 350 W
- Súly: 18,6 kg
- Tartozék: Tápkábel, 3 mm-es csavarhúzó, IR-távirányító
- Fő biztosíték: 230/240 V hálózati: 2,5 A lassú olvadású H típus
