Az egyedi tervezésű erősítőmodul négy digitális erősítőfokozatot tartalmaz, amely kevesebb hőleadással javítja a hatékonyságot, javítja a hangszóróvezérlést és csökkenti a kimeneti impedanciát.
Ismerje meg a Q SUB családot
Bármilyen méretű is legyen a házimozi szoba vagy az audio rendszer teljesítménye, a Q Acoustics rendelkezik a megfelelő méretű modellel, amely erőteljes, hatásos, de árnyalt és kontrollált basszusokkal tölti meg a teret. Az új mélysugárzó család a 8 hüvelykes Q SUB 80, a 10 hüvelykes Q SUB 100 és a 12 hüvelykes Q SUB 120 modellből áll.
Rugalmas helyiség elhelyezés
A helyiségben való elhelyezés hatással lehet a hang beérkezésének időzítésére, míg a fáziskiegyenlítési problémák még szomszédos mélynyomók elhelyezése esetén is felmerülhetnek, ami hatással lehet a rendszer frekvencia átvitelére. A Q SUB termékcsalád digitális jelfeldolgozást (DSP) használ, a finom késleltetés-beállítások és a fázis inverziós kapcsoló mellett, hogy megoldja ezeket az integrációs kihívásokat. Ez a technológia lehetővé teszi a felhasználók számára, hogy optimalizálják a beállításokat a kategóriaelső teljesítmény érdekében, biztosítva a zökkenőmentes integrációt más hangsugárzókkal anélkül, hogy szakszerű telepítésre lenne szükség.
Forrásérzékelés
A mélysugárzóknak a legkülönbözőbb hangforrásokhoz kell alkalmazkodniuk, beleértve a sztereó előerősítő kimeneteket vagy az aktív hangsugárzókból, vagy házimozi rendszerekből származó mono betáplálásokat. A Q SUB termékcsalád a DSP-n belül egy összetett algoritmust használ a bemeneti jel típusának - sztereó vagy mono - és szintjének azonosítására, és automatikusan beállítja a rendszer erősítését. Ez biztosítja az optimális jel-zajszintet és dinamikatartományt, javítva a teljesítményt a csatlakoztatott forrástól függetlenül.
Klasszikus kivitelezés a belsőépítészethez

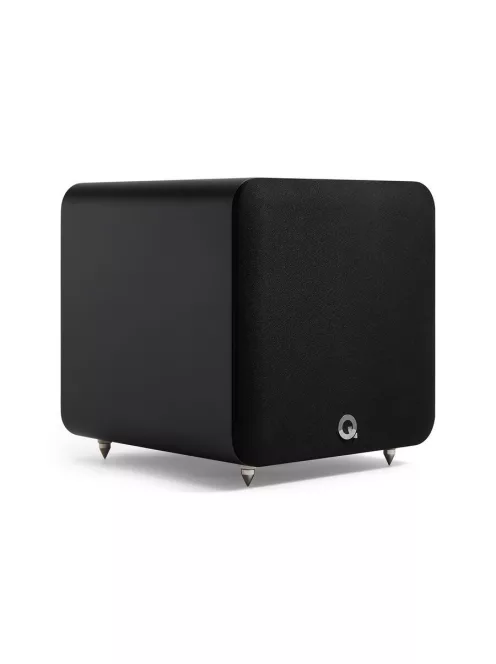

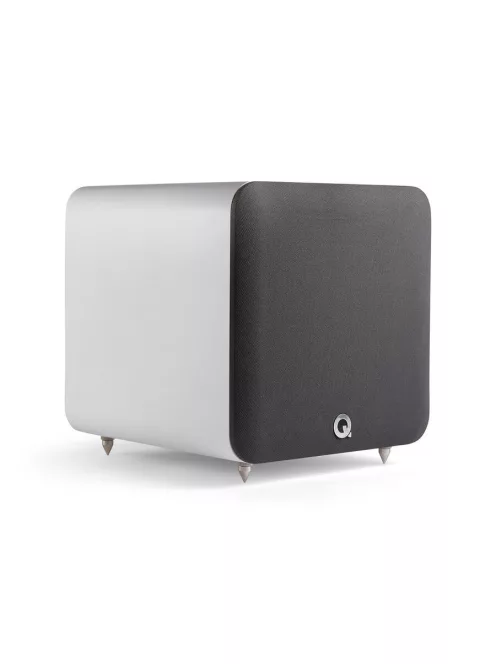

A trió minimalista és letisztult kialakítása azt jelenti, hogy diszkréten beleolvadhatnak a szobába, vagy büszkén kiállíthatók, hogy zökkenőmentesen illeszkedjenek bármilyen belső térbe. A Q SUB sorozat két modern, de klasszikus kivitelben érkezik: Szaténfekete, fekete ráccsal vagy szaténfehér, szürke ráccsal. Az új modellek a karcsú 3060S-hez csatlakozva teszik teljessé a Q Acoustics szélesebb mélynyomó családját.
Teljesítményerősítő
A Q Acoustics által egyedileg tervezett Q SUB erősítőmodul tartalmaz egy DSP-t, egy teljesítményerősítőt és egy tápegységet. Négy digitális végerősítőfokozatot tartalmaz párhuzamos híddal összekötött terhelésű (PBTL) konfigurációban, ami a kimeneti impedancia és a hőleadás csökkentésével javítja a hatékonyságot és a hangszóróvezérlést. Ez a kialakítás akár 300 W folyamatos és 600 W csúcsteljesítményt is képes leadni, 300 W-ig kivételes, 0,1% alatti teljes harmonikus torzítással (THD).
Frekvenciaátvitel beállítása
A mélysugárzóknak állítható aluláteresztő szűrőre van szükségük, hogy felső frekvenciaválaszuk illeszkedjen a többi hangsugárzó csökkenő basszusához. A Q SUB termékcsalád rendelkezik egy aluláteresztő szűrővel, amelynek frekvenciája 40 Hz és 250 Hz között állítható, a -6 dB-es pont beállításával. Ez a széles tartomány biztosítja, hogy a Q SUB modellek zökkenőmentesen illeszkedjenek bármely partner hangsugárzó rendszer mélyfrekvencia átviteléhez és kiegészítsék azt.
A meghajtó kialakítása
A meghajtóegységek nagy teherbírású acélvázzal, papír membránnal és gumiborítással rendelkeznek. A basszusegységek átmérője 203 mm (Q SUB 80), 254 mm (Q SUB 100) és 305 mm (Q SUB 120). A hangtekercsek 38 mm-esek a Q SUB 80/100 és 50 mm-esek a Q SUB 120 esetében, alumínium demodulációs gyűrűvel az induktivitás okozta modulációs torzítás csökkentése érdekében.
Hangfaldoboz kialakítás
A végtelen terelőlemezes (zárt dobozos) kialakítás feszes, koncentrált basszust biztosít, DSP-vel párosítva a pontos akusztikai hangoláshoz. Mivel nincs nyílás, a falak és bútorok közelében könnyebb az elhelyezés. A Q SUB dobozainál 18 mmes, nagy sűrűségű MDF-et használnak, a merevség érdekében 36 mm-es, dupla vastagságú terelőlemezzel. A belső merevítés fokozza a stabilitást, csökkenti a hangfaldoboz felfúvódását, és biztosítja az optimális teljesítményt nagy belső nyomás alatt.
Főbb jellemzők
• A Q SUB egységek kivételes basszusteljesítménnyel rendelkeznek a doboz méretéhez képest.
• A digitális jelfeldolgozás (DSP) lehetővé teszi az egyszerű rendszer- és helyiségintegrációt, a
beállítások optimalizálásával a kategóriaelső, torzításmentes teljesítmény érdekében.
• Az okos, kettős fázis- és késleltetésvezérlők lehetővé teszik a jelek finomhangolását a rugalmas
helyiségbe helyezés érdekében.
• A DSP azonosítja a bemeneti jelet, és automatikusan beállítja a rendszer erősítését, javítva a
teljesítményt a csatlakoztatott forrástól függetlenül.
• A frekvenciaszabályozással ellátott aluláteresztő szűrő biztosítja a zökkenőmentes integrációt
bármely partner hangsugárzó rendszerrel.
• Az egyedi tervezésű erősítőmodul négy digitális erősítőfokozatot tartalmaz, amely kevesebb
hőelvezetéssel javítja a hatékonyságot, javítja a hangszóró vezérlését és csökkenti a kimeneti
impedanciát.
Q SUB 80
A kisebb helyiségek kisebb hangsugárzókkal még mindig megérdemlik a nagy, jól szabályozott basszust a zenehallgatáshoz vagy filmnézéshez. A Q SUB 80 a maga 8 hüvelykes meghajtójával ideális partner az M20 vagy M40 aktív hangsugárzókhoz vagy a 3000c és 5000 Cinema Pack-okhoz, egy vagy két darab alkalmazásával.
Q SUB 100
Egy nagyobb tér nagyobb basszust igényel - és a Q SUB 100 pontosan ezt nyújtja. A 10 hüvelykes meghajtó és az erőfeszítés nélküli teljesítménye tökéletes mélyhangú partnerré teszi a Concept hangsugárzókhoz, valamint a kínálatunkban található összes többi közepes méretű passzív hangsugárzóhoz.
Q SUB 120
Nem számít, hogy sztereó berendezésről vagy teljes körű surround hangzású mozirendszerről van szó, a Q SUB 120 képes megtölteni a hallgatószobát azzal az infra-basszus mélyfrekvenciás hatással, amelyet nem csak hallani, de érezni is lehet. Nagy szoba nagy hangsugárzókkal? Nem probléma...
|
Műszaki adatok
|
Q SUB 80
|
Q SUB 100
|
Q SUB 120
|
|
Burkolat típusa:
|
Végtelen terelőlap
|
Végtelen terelőlap
|
Végtelen terelőlap
|
|
Basszus egység átmérője:
|
203 mm (8")
|
254 cm (10")
|
305 mm (12")
|
|
Hatékony térfogat:
|
13,9 l
|
23,5 l
|
44,1 l
|
|
Max SPL @ 1 m:
|
107 dB
|
111 dB
|
114 dB
|
|
Frekvenciaválasz (-6dB):
|
36 Hz - 250 Hz
|
32 Hz - 250 Hz
|
28 Hz - 250 Hz
|
|
Aluláteresztő átmenő tartomány:
|
50 Hz - 250 Hz
|
40 Hz - 250 Hz
|
40 Hz - 250 Hz
|
|
Erősítő csúcsteljesítmény:
|
400 W
|
500 W
|
600 W
|
|
Folyamatos erősítő teljesítmény:
|
200 W
|
250 W
|
300 W
|
|
THD @ névleges teljesítménynél:
|
0,09%
|
0,09%
|
0,09%
|
|
Bemeneti érzékenység (maximális erősítés):
|
300 mv effektív
|
300 mv effektív
|
300 mv effektív
|
|
Maximális bemeneti szint:
|
2,1 V effektív feszültség
|
2,1 V effektív feszültség
|
2,1 V effektív feszültség
|
|
Bemeneti impedancia:
|
20 kΩ
|
20 kΩ
|
20 kΩ
|
|
Méretek (HxBxT):
|
315 x 315 x 347 mm
|
350 x 350 x 382 mm
|
400 x 400 x 432 mm
|
|
Súly (hangsugárzónként):
|
15 kg
|
16,7 kg
|
22,5 k
|
