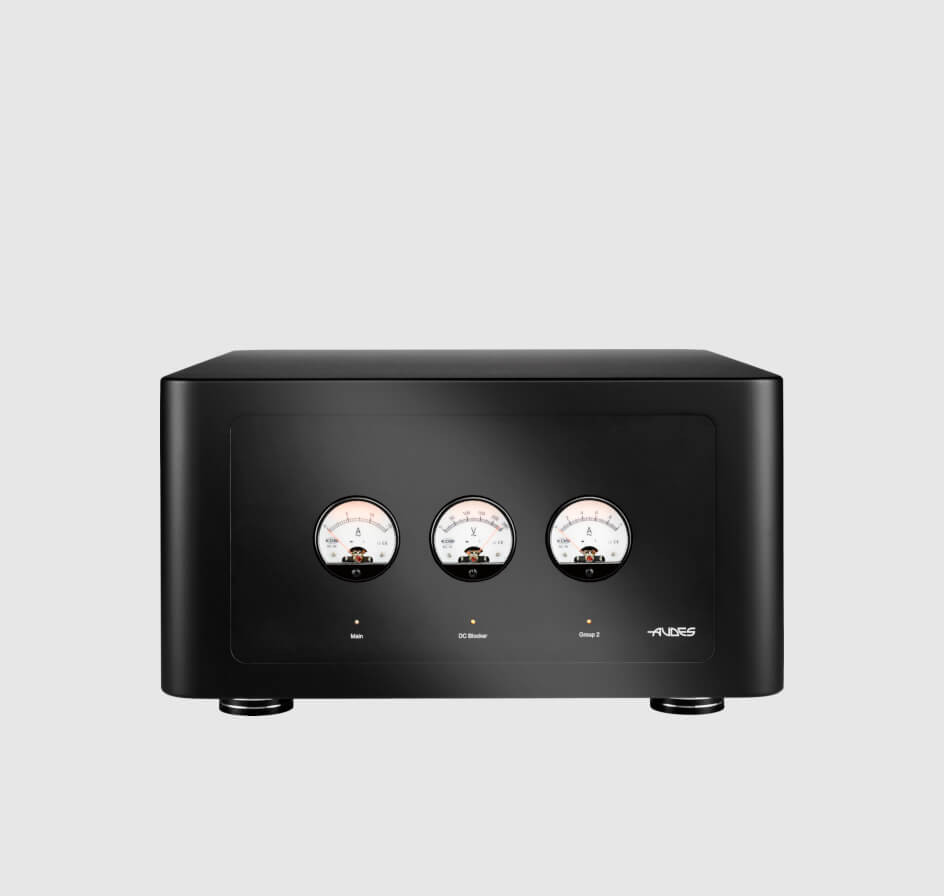

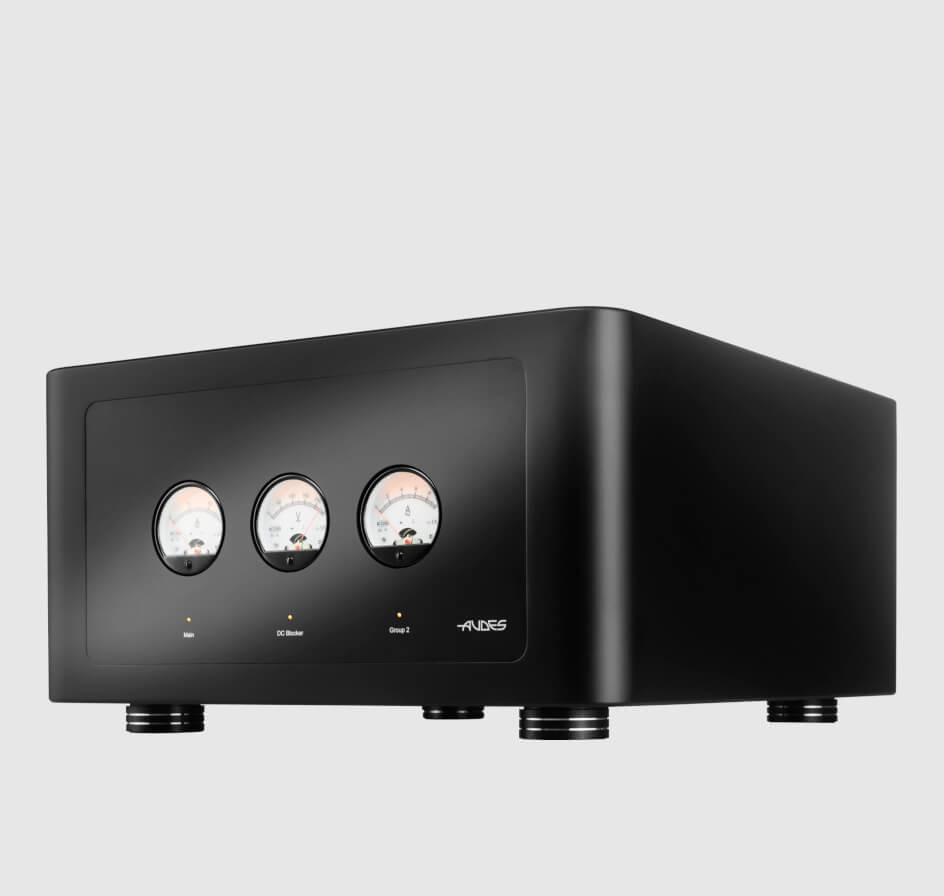

Audes DT-3600DC hálózati feszültség kondícionáló és extra DC blokkoló
Az AUDES DT-3600 teljesítménykondicionáló High-End és Hi-Fi AV berendezések elektromos árammal való ellátására szolgál. Az eszköz fő elemei két, az Audes által tervezett és fejlesztett 230 VAC/115 + 115 VAC feszültségű kiegyenlítő toroid transzformátor, amelyek leválasztják a berendezést a háztartási hálózatról.

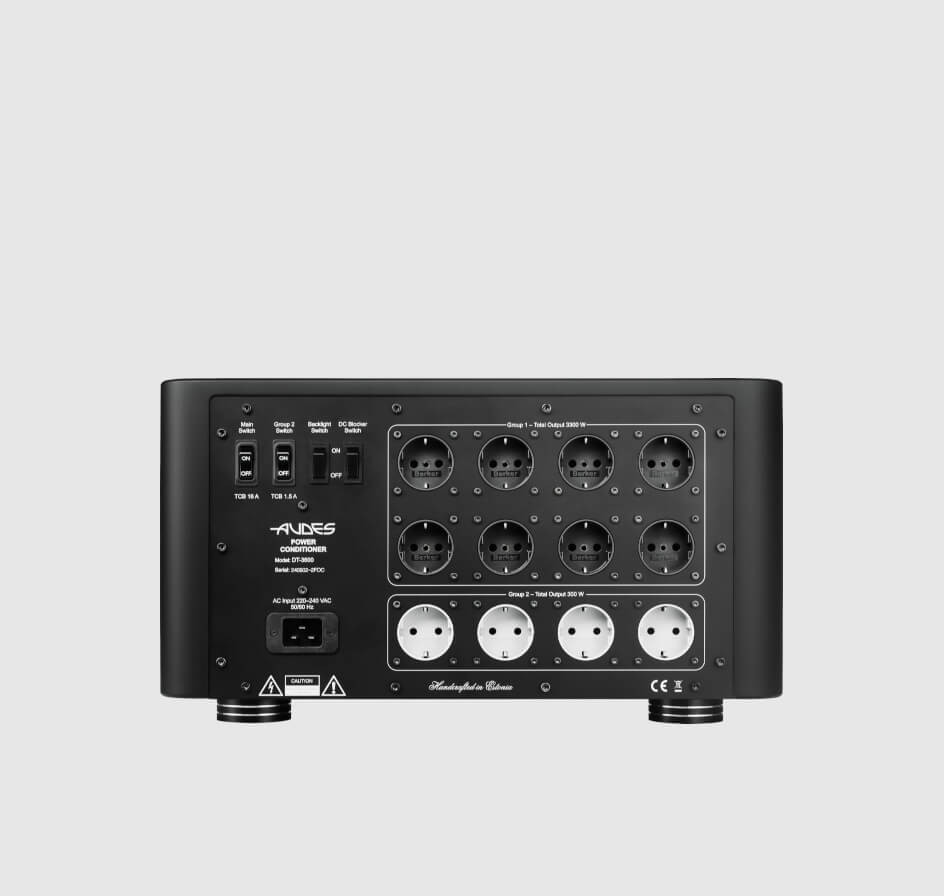

A két transzformátort főtranszformátornak és 2. csoportú transzformátornak nevezik, amelyek teljesítménye rendre 3300 V∙A, illetve 300 V∙A. Ez a kialakítás lehetővé teszi a kapcsolóüzemű tápegységgel (SMPS) ellátott kis fogyasztású eszközök csatlakoztatását a különálló 2. csoportú transzformátorhoz. Az SMPS torzításokat okozhat, amelyek hátrányosan befolyásolhatják az analóg eszközöket, ha ugyanarra a tápforrásra vannak csatlakoztatva. Az 1. csoportú aljzatokhoz csatlakoztatott eszközök el vannak választva a 2. csoportú aljzatokhoz csatlakoztatott eszközöktől.
A DT-3600 kimenetei teljesen le vannak választva a hálózatról. A kimeneti feszültségek szimmetrikusak a mesterséges középső leágazáshoz képest, amely az egyes aljzatok földelő érintkezőihez van csatlakoztatva. Az egységben található toroid transzformátorokat úgy tervezték, hogy szabályozott szivárgási induktivitás és kapacitás segítségével szűrjék a hálózati zajt. A transzformátorok nagyon alacsony kimeneti impedanciával rendelkeznek, aminek köszönhetően a készülék könnyen képes nagy áramlökéseket leadni a maximális teljesítményig minden egyes aljzatban, miközben fenntartja a névleges feszültséget.
Amikor a teljesítményszabályozó be van kapcsolva, a főtranszformátor nagy bekapcsolási áramnak van kitéve a transzformátormag mágnesezése során. Emiatt a teljesítményszabályozó lágyindítást valósít meg. A modell speciális előtét ellenállással rendelkezik az áramlökés korlátozására, így az ugyanarra az elektromos hálózatra csatlakoztatott egyéb elektromos berendezéseket ez nem érinti.
Az ilyen transzformátorok jelentős teljesítménye ellenére a teljesítményszabályozó konstrukciója minimalizálja a káros elektromágneses sugárzást. Ennek ellenére ne helyezze a teljesítményszabályozót lemezjátszók és lemezjátszó előerősítők közelébe.
A modell beépített DC-blokkolóval rendelkezik. Az DC-blokkoló megvédi a teljesítményszabályozót a hálózatban jelen lévő egyenáram káros hatásaitól. Jelentősen csökkenti a transzformátor búgását a hálózatban lévő DC-eltolás miatt. Ha nincs egyenáram a hálózati hálózatban, amelyhez a teljesítményszabályozó csatlakozik, akkor az DC-blokkoló használata nem szükséges. Az DC-blokkoló be- vagy kikapcsolásához használja a hátlapon található DC-blokkoló kapcsolót.
A tápellátás-szabályozót hőkapcsoló védi. További óvintézkedésként mindkét transzformátor hővédelemmel rendelkezik, amely kikapcsolja a transzformátort, ha a hőmérséklete eléri a 90 °C-ot. Amint a hőmérséklet 75 °C-ra csökken, a készülék automatikusan visszacsatlakozik az elektromos hálózatra.
