Lényegében az ODT technika, a végfokozatban a nagyon magas dinamikai impulzus-teljesítményről szól, ezért az újonnan kifejlesztett KT 120 vagy KT 150 végcsöveket használja. A továbbfejlesztett tápegységgel és új kimeneti transzformátorokkal együtt a csúcskimeneti teljesítmény, a hagyományos push-pull kimeneti fokozatokhoz képest, gyakorlatilag megduplázódik. A végfokozati elektroncsöveket meghajtó és vezérlő fokozatot alapvetően áttervezték, egy nagy lépéssel közelebb került a push-pull elv ideáljához. A gyakran rosszindulatú negatív visszacsatolás ma már a hangzás befolyásolása nélkül teszi a dolgát. Az erősítők új generációja rendkívüli linearitással és jelentősen megnövekedett stabilitással hat. Ez azt jelenti, hogy az összes ODT modell még jobban független a kiválasztott hangsugárzó impedanciamenetétől, és független a terheléstől, mindig ugyanolyan magas hangszintet szolgáltat. A hangszínegyensúly extrém hangerőn is garantált.
A V 110 SE elektronikája három fokozatban (LOW, MED és HIGH) változtathatja meg a csillapítási tényezőt, és így még részletesebben állítja be a hangsugárzóhoz az elektromos illesztést. A megoldás a világon egyedülálló, és mint mindig az Octave esetében, könnyen kivitelezhető. Mivel egy speciális áramkörnek köszönhetően a különböző beállítások egyszerűen a meghajtásért felelős elektroncsövek cseréjével valósíthatók meg. Ehhez különböző amplifikációs faktorokkal rendelkező csöveket használnak. A kikísérletezett negatív visszacsatolás óriási sávszélessége lehetővé teszi ezt az „erősítési/csillapítási tényező” hangolását. Erre a célra két további bemeneti cső tartozik az erősítőhöz. A „MED” univerzális változat gyárilag bekapcsolt állapotban van. Ez már elegendő a modern hangszórókoncepciók tökéletes vezérléséhez, akár nagy szélessávú vagy közép/mély-tartományi hangszórókkal.
A „HIGH” kapcsolt állapot előnyei az elektrosztatikus hangsugárzók használatakor jeletkezik, amelyek általában nagyon alacsony impedanciával rendelkeznek a közép/magas tartományban. Nagyobb csillapítási tényező ellensúlyozza a rendszerre jellemző hangmagasság csökkenést. Az alacsony tényező kapcsolása („LOW”) ésszerű lehetőség a nagy érzékenységű koncepciókhoz (szélessávú hangszórók, tölcsérek). Ezek a hangsugárzók túlzott hatást mérnek a normál vagy a magas csillapítási tényezőjű erősítőkre és gyakran durva hangsúlyt hallatnak.
A speciálisan kifejlesztett tápegységnek és a kivételesen kifinomult, szélessávú kimeneti transzformátornak nagy szerepe van a csillapítási tényező hangolásában. Mivel ezeket az alapvető alkatrészeket házon belül tervezik és gyátják, minden modellbe egyedileg optimalizált transzformátorok kerülnek.
Műszaki adatok:
- Teljesítmény: 2 x 110 Watt / 130 Watt (4 Ohm)
- Frekvenciamenet: 20 Hz - 70 000 Hz (90 Watt - 1/-3 dB)
5 Hz - 70 000 Hz (10 Watt - 0/- 2 dB)
- THD / torzítás: <0,1% (10 Watt, 4 Ohm)
- Jel-zaj arány: - 110 dB / 90 Watt
- Optimális terhelési impedancia: 3 - 16 Ohm
- Minimális terhelési impedancia: 2 Ohm
- Bemenetek: 5 x vonalszint / RCA, 1 x bypass funkció / RCA, 1 x opcionális phono / RCA
1 x XLR vonalszint
- Kimenetek: 1 x Rec Out / RCA, Pre-Out szabályozott / RCA
- Jellemzők: ODT / oktáv dinamikus technológiák, ADF / állítható csillapítási tényező, ECO mód, előfeszítés beállítása, energiagazdálkodás
- Bemeneti érzékenység: MED 270 mV / RCA
- Bemeneti impedancia: 50 kOhm / RCA, 25 kOhm / XLR
- Csatorna szeparáció: 55 dB
- Crosstalk: - 105 dB
- Kimeneti impedancia: 240 Ohm
- Csőkészlet: „LOW” 1 x ECC 82, 2 x ECC 81, „MID” 1 x ECC 81, 2 x ECC 81
„HIGH” 1 x ECC 83, 2 x ECC 81
- Teljes erősítési tényaző: LOW / MED / HIGH 34dB / 37 dB / 38 dB
- Csillapítási tényező: LOW / MED / HIGH 5 / 7.2 / 10
- Energiafogyasztás: <20 W Ecomode, 190 W normál működés, 500 W teljes moduláció
- Súly: 22,70 kg
- Alapkiegészítők: Hálózati kábel, 3 mm-es csavarhúzó, infravörös távirányító, imbuszkulcs a fedél eltávolításához
- Biztosíték: 230/240 V hálózati feszültség, 4 A lassú H típusú
„A Fekete doboz”. Az áramellátás teljesítménye és tárolásikapacitása döntően befolyásolja az erősítő dinamikai képességét és a hangzás stabilitását. A Black Box vagy a Super Black Box segítségével az OCTAVE lehetőséget kínál az erősítő hangsugárzókhoz történő igazítására. A „fekete doboz” vagy a „szuper fekete doboz” a 4- vagy a 10-szeresére növeli az áramellátás kapacitását. Az OCTAVE, a Black Box technológiával frissítési utat kínál az OCTAVE erősítő optimalizálásához. Ez a rugalmasság az OCTAVE márka egyedülálló tulajdonsága. Az erősítő dinamikai és hangzás-stabilitása nagymértékben függ az áramellátás energiatárolási kapacitásától. Ezért a Black Box és a Super Black Box az OCTAVE V 110 SE erősítő tápegység konstrukciójában felhasznált tároló-kondenzátorok nagy figyelemmel lettek kifejlesztve. A fejlesztést külső cég végezte. Ez óriási előny, ha a hangsugárzó hektikus impedancia-menete miatt híresen energianyelő. A hangsugárzó érzékenységével összefüggő hangzási paramétereket kevésbé teszi kritikussá, az erősítő a hangsugárzók imedancia minimumának kezelését lehetővé teszi.
BIAS beállítás. A LED-kijelzővel segített, kívülről hozzáférhető beállító kezelőszervek lehetővé teszik a működési pont vezérlését és beállítását. Ezért a KT120, KT 88 és 6550 sorozat összes csőtípusa használható és optimálisan beállítható. A BIAS beállítás lehetővé teszi, az új csövek helyes beállítását és azt, hogy az egyes kimeneti csövek mindig az optimális zajszint alatt működjenek, a beállítási pontosság 0,5%.
Elektronikus biztonsági rendszer és szekvencia vezérlés. A készülék bekapcsolási áramkorlátozóval van felszerelve. Ez az elektronika védi a csöveket, a bekapcsoláskor fellépő áramcsúcsoktól. A fűtési és az üzemi feszültség lassan növekszik, ami jelentősen meghosszabbítja a csövek élettartamát. Ugyanakkor a kimeneti fokozatot elektronikus biztosíték figyeli. Túlterhelés, a hangszóró kimeneteinek rövidzárlata vagy csőhibák esetén a kimeneti fokozat kikapcsol. Ezért a hangszórók vagy az erősítő elektronikájának károsodása kizárt.
A V 110 SE meghatározó jellemzője az egyedülálló „Ecomode” automatikus energiatakarékosság. Ez a jel által vezérelt automata szabályozza az energiaigényt és drasztikusan csökkenti az energiafogyasztást hosszabb üzemszünetek (> 10 perc) alatt. Megvédi a csöveket, és alapjáraton 20 W-ra csökkenti az energiafogyasztást. Zenei jel érkezésekor a V 110 SE 30 másodpercen belül automatikusan újraindul.
További jellemzők:

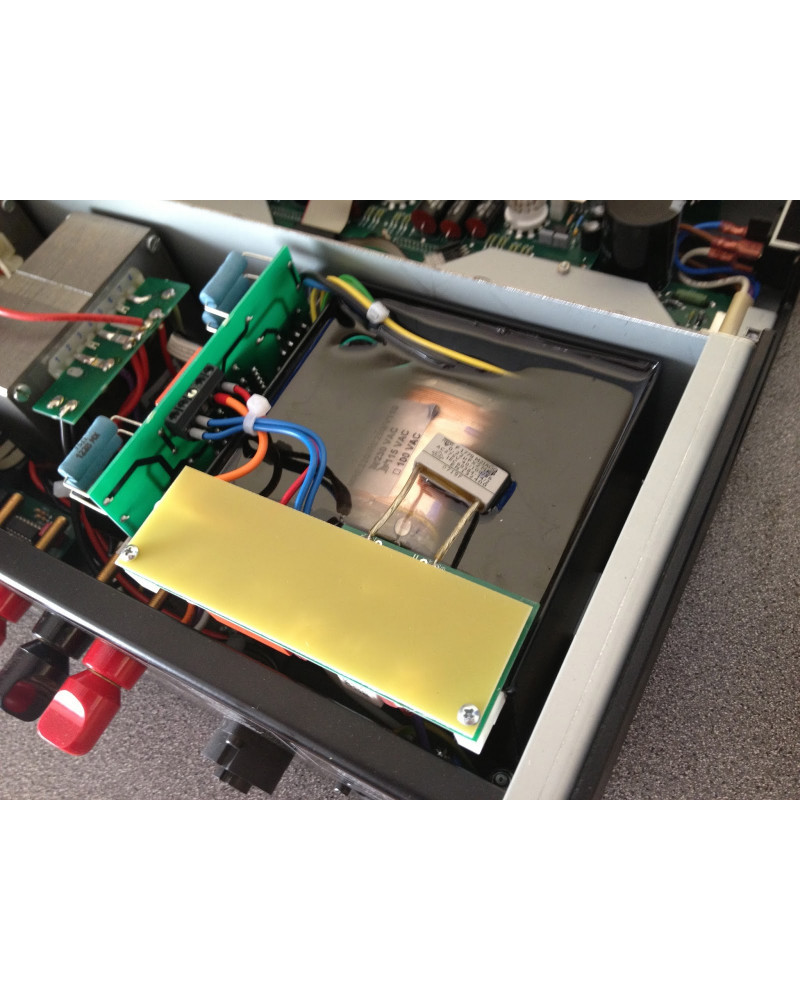

- Elektrosztatikusan és mágnesesen árnyékolt, kapszulába zárt hálózati transzformátor
- Kétoldalas nyomtatott áramköri panelek 130μ vastag, tiszta rézpályákkal
- Speciálisan párokba válogatott és előre bejáratott, hosszú élettartamú elektroncsövek
- Professzionális, alacsony induktivitású elektrolit kondenzátorok, LH minőség, 105 °C tűréssel
